Конструктивные элементы детали: Решение задачи

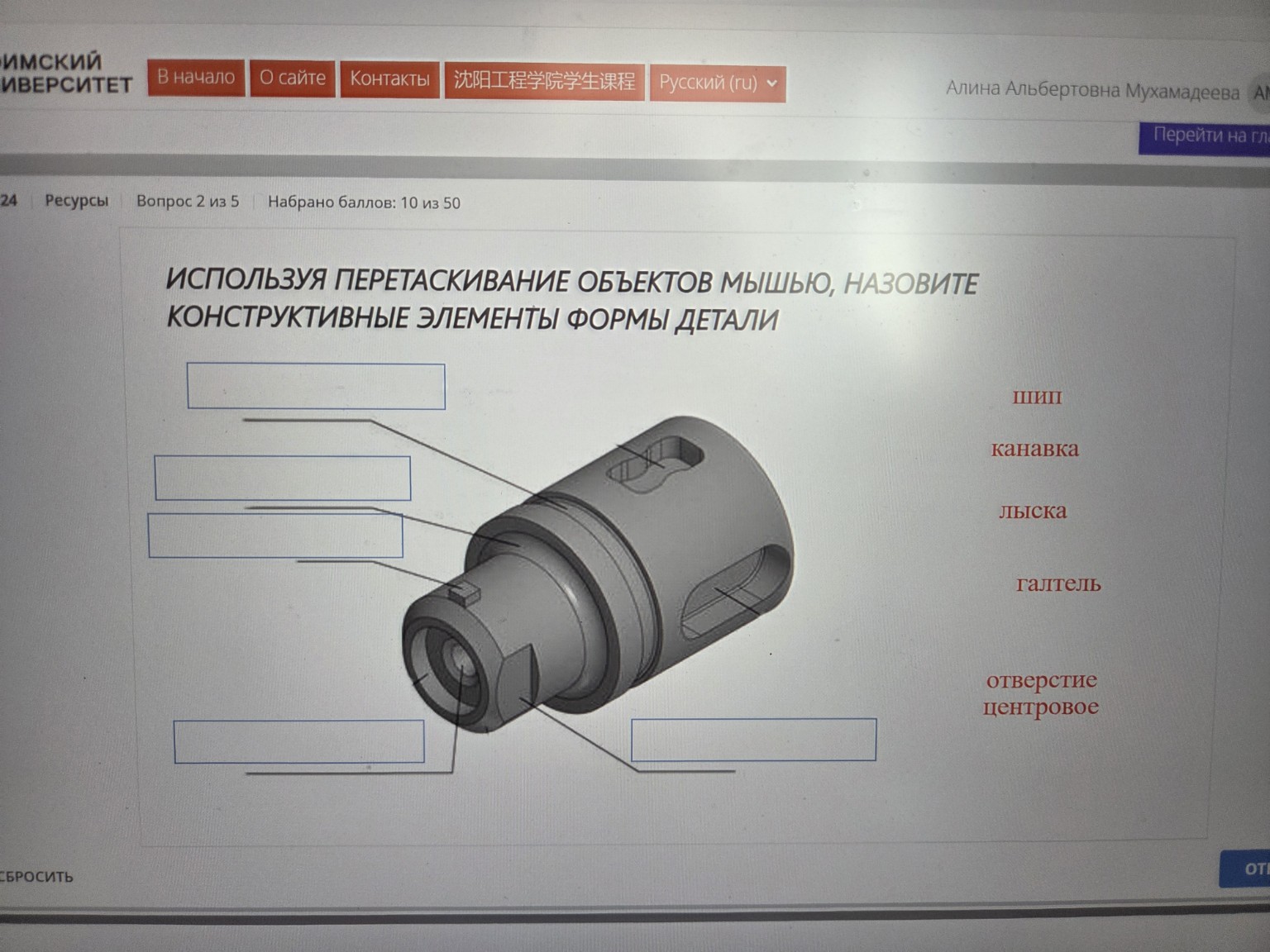

Для выполнения этого задания необходимо сопоставить указанные на 3D-модели элементы с их техническими названиями. Правильное распределение элементов (сверху вниз по выноскам): 1. Верхняя выноска (указывает на углубление в теле детали) — канавка 2. Вторая сверху выноска (указывает на плавное скругление в месте перехода диаметров) — галтель 3. Третья выноска (указывает на выступающий прямоугольный элемент на валу) — шип 4. Нижняя левая выноска (указывает на коническое углубление в торце вала) — отверстие центровое 5. Нижняя правая выноска (указывает на плоский срез на цилиндрической поверхности) — лыска Запись для тетради: Конструктивные элементы детали: - Канавка — кольцевой или линейный желоб на поверхности. - Галтель — скругление внутреннего или внешнего угла для снятия напряжений. - Шип — выступ на детали, предназначенный для соединения или фиксации. - Отверстие центровое — элемент для установки детали в центрах станка при обработке. - Лыска — плоский срез на цилиндрической, конической или сферической поверхности детали. Знание этих элементов и их правильное применение в чертежах позволяет российским специалистам создавать высокотехнологичное оборудование, соответствующее мировым стандартам качества.
