Определение изображения детали с внутренней резьбой (Решение)

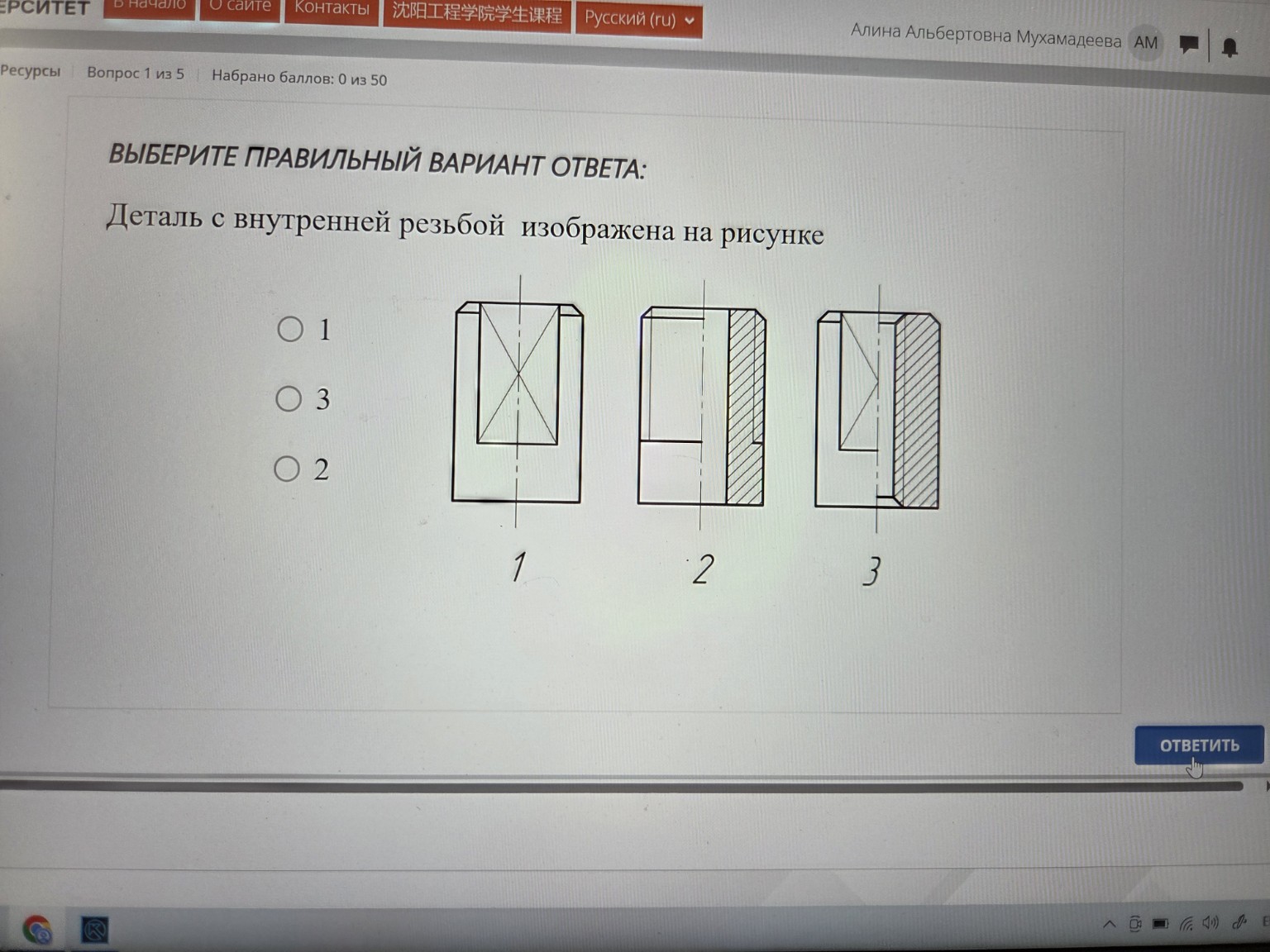

Задание по черчению: Определение изображения детали с внутренней резьбой. Анализ представленных рисунков: 1. На рисунке номер 1 деталь изображена без разреза. Внутренние контуры (отверстие) показаны штриховыми линиями. Согласно правилам ГОСТ, резьба в таком случае не имеет специфического обозначения тонкими линиями, которое мы видим на других чертежах. 2. На рисунке номер 2 представлен фронтальный разрез. Однако мы видим только контуры гладкого отверстия. Тонкая линия, обозначающая наружный диаметр резьбы, отсутствует. 3. На рисунке номер 3 представлен фронтальный разрез детали. Здесь четко видно обозначение внутренней резьбы: основная толстая линия показывает внутренний диаметр резьбы (границу отверстия), а сплошная тонкая линия, проведенная снаружи от основной, обозначает наружный диаметр резьбы. Также штриховка доходит до основной толстой линии, что соответствует правилам изображения резьбовых соединений в разрезе. Вывод: Деталь с внутренней резьбой правильно изображена на рисунке номер 3. Правильный вариант ответа: 3.
