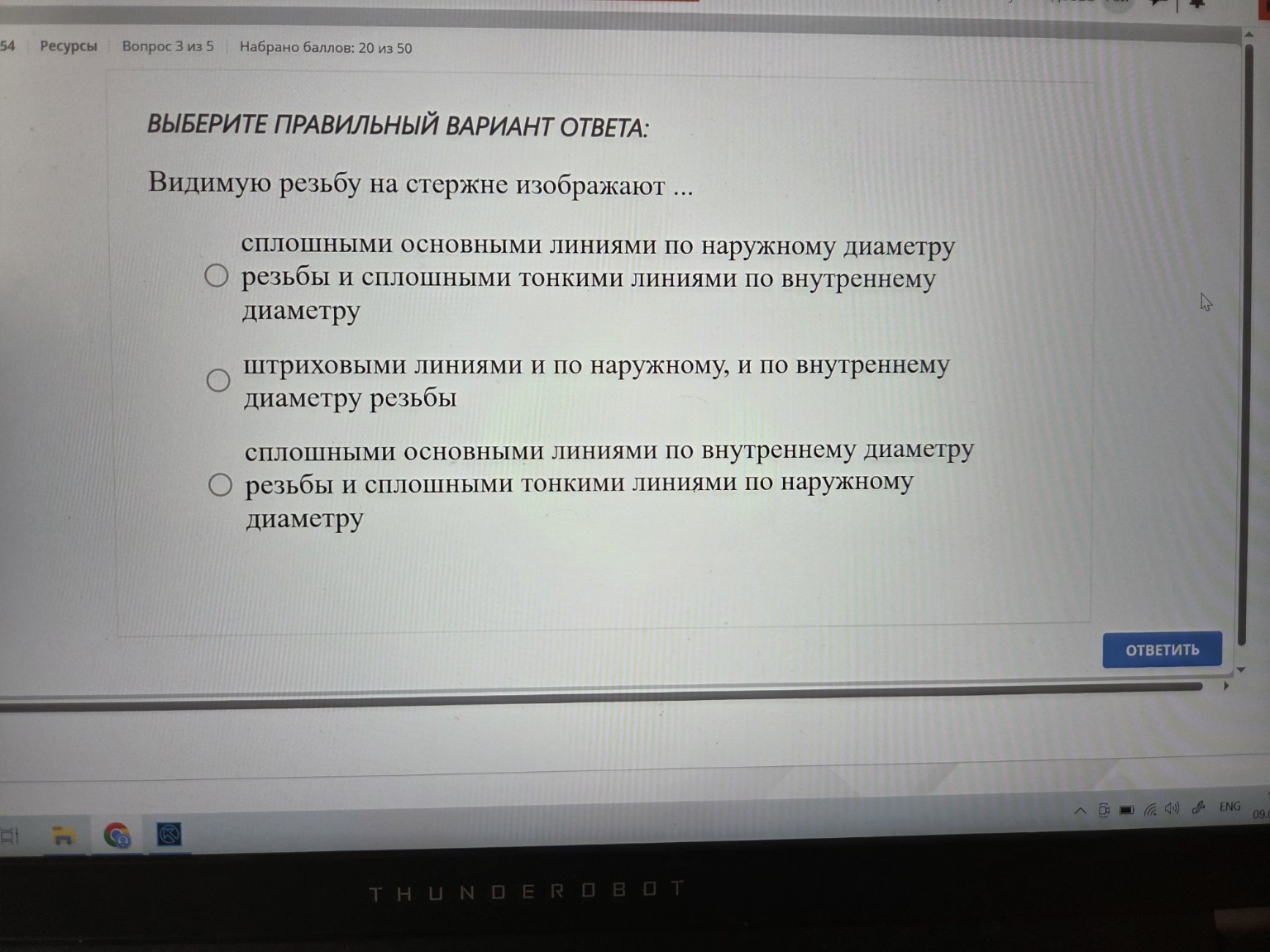

Как правильно изобразить видимую резьбу на стержне?

Вопрос: Видимую резьбу на стержне изображают ... Согласно ГОСТ 2.311-68, правила изображения резьбы на стержне (внешней резьбы) следующие: 1. По наружному диаметру (внешний контур стержня) резьбу изображают сплошными основными толстыми линиями. 2. По внутреннему диаметру (глубина впадин резьбы) резьбу изображают сплошными тонкими линиями. Разбор вариантов: - Первый вариант: Полностью соответствует правилам ГОСТ для стержня. Наружный контур — толстый, внутренний (впадины) — тонкий. - Второй вариант: Штриховые линии используются только для изображения невидимой резьбы (скрытой внутри детали). - Третий вариант: Описывает изображение резьбы в отверстии, а не на стержне. Правильный ответ: сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметру.
