Обозначение диаметра наружной метрической резьбы: решение задачи

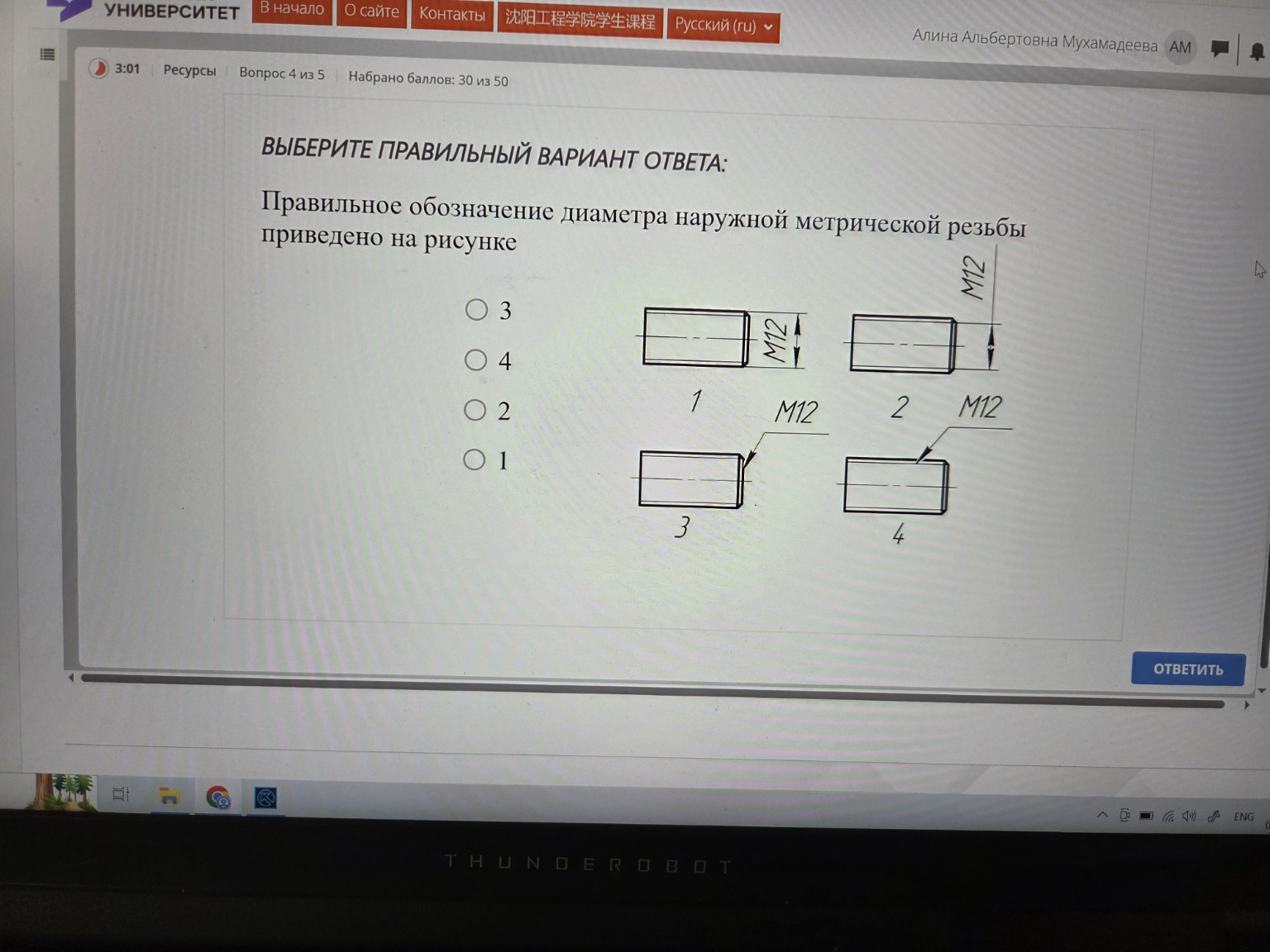

Вопрос: Правильное обозначение диаметра наружной метрической резьбы приведено на рисунке... Согласно правилам нанесения размеров и обозначений резьбы на чертежах (ГОСТ 2.311-68): 1. Обозначение резьбы на стержне (наружной резьбы) должно наноситься относительно наружного (большого) диаметра резьбы. 2. Размерная линия должна проводиться к сплошным основным линиям, которые на чертеже стержня обозначают вершины резьбы. 3. Текст обозначения (например, \(M12\)) располагается над размерной линией, если она горизонтальна, или слева от нее, если она вертикальна (при этом текст должен быть повернут). Анализ рисунков: - Рисунок 1: Обозначение \(M12\) указано на размерной линии, проведенной к наружному диаметру. Это соответствует правилам. - Рисунок 2: Размерная линия проведена к внутреннему диаметру (тонкая линия), что неверно для наружной резьбы. - Рисунки 3 и 4: Использованы выноски к фаске или поверхности, что не является стандартным способом указания номинального диаметра резьбы в данном случае. Правильный ответ: 1
