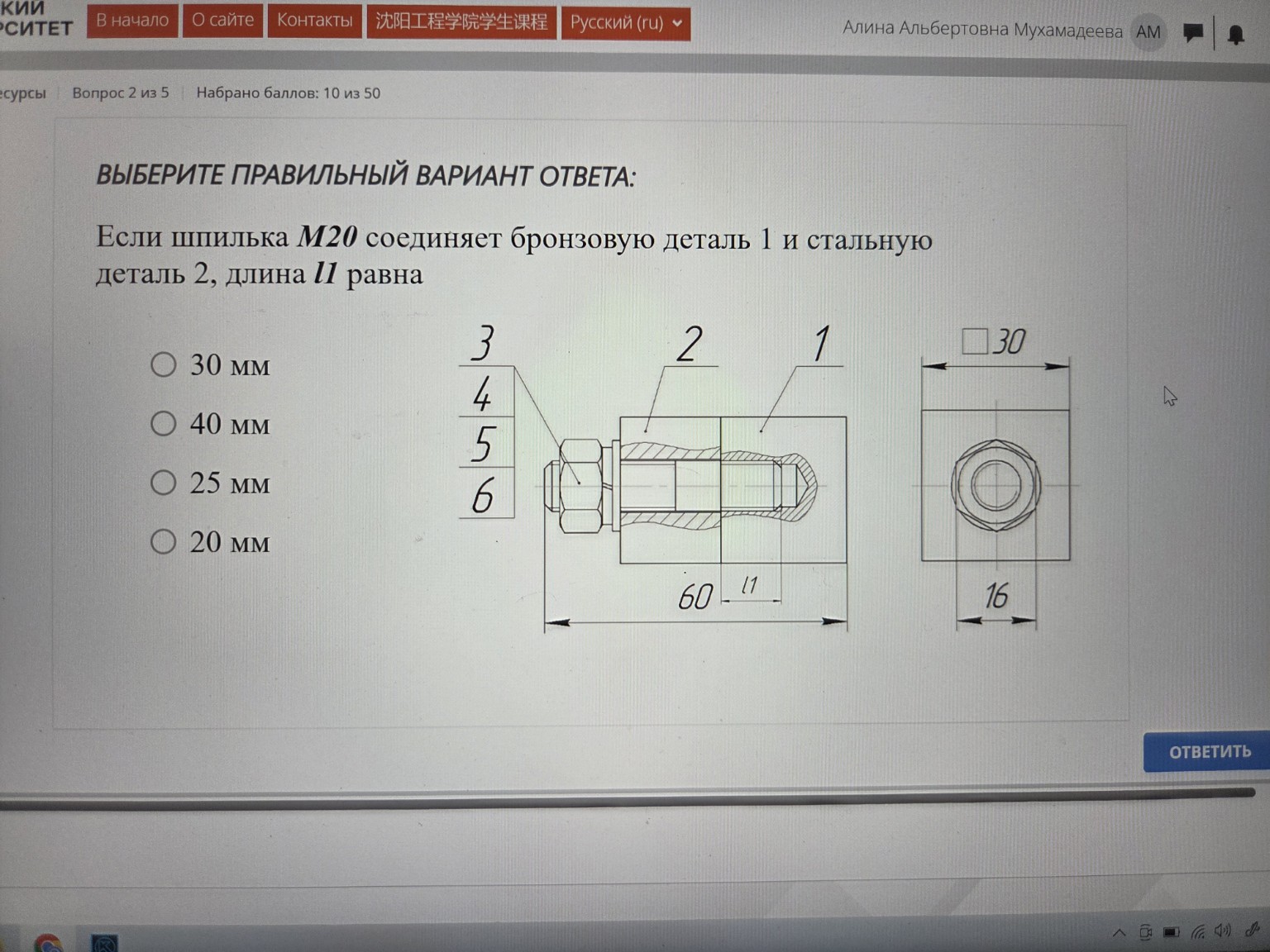

Решение задачи: Определение длины шпильки в бронзе

Для решения данной задачи воспользуемся правилами определения параметров шпилечных соединений согласно ГОСТ. Длина ввинчиваемого конца шпильки \( l_1 \) зависит от материала детали, в которую она ввинчивается (деталь 1). В условии указано, что деталь 1 — бронзовая. Согласно техническим стандартам: 1. Для стали, бронзы и латуни длина ввинчиваемого конца \( l_1 \) принимается равной \( 1d \) или \( 1.25d \). 2. В учебной практике для бронзовых деталей чаще всего используется коэффициент \( 1.25 \). Дано: Номинальный диаметр резьбы шпильки \( d = 20 \) мм. Материал детали 1 — бронза. Расчет: \[ l_1 = 1.25 \cdot d \] \[ l_1 = 1.25 \cdot 20 = 25 \text{ мм} \] Если рассматривать вариант \( l_1 = 1d \), то получилось бы \( 20 \text{ мм} \). Однако для цветных сплавов (бронзы) стандартно выбирается увеличенная глубина ввинчивания для обеспечения надежности соединения. В предложенных вариантах ответа \( 25 \text{ мм} \) является наиболее корректным значением для бронзовой детали. Правильный вариант ответа: 25 мм
