Расчет длины резьбового конца шпильки для бронзы (d=20мм)

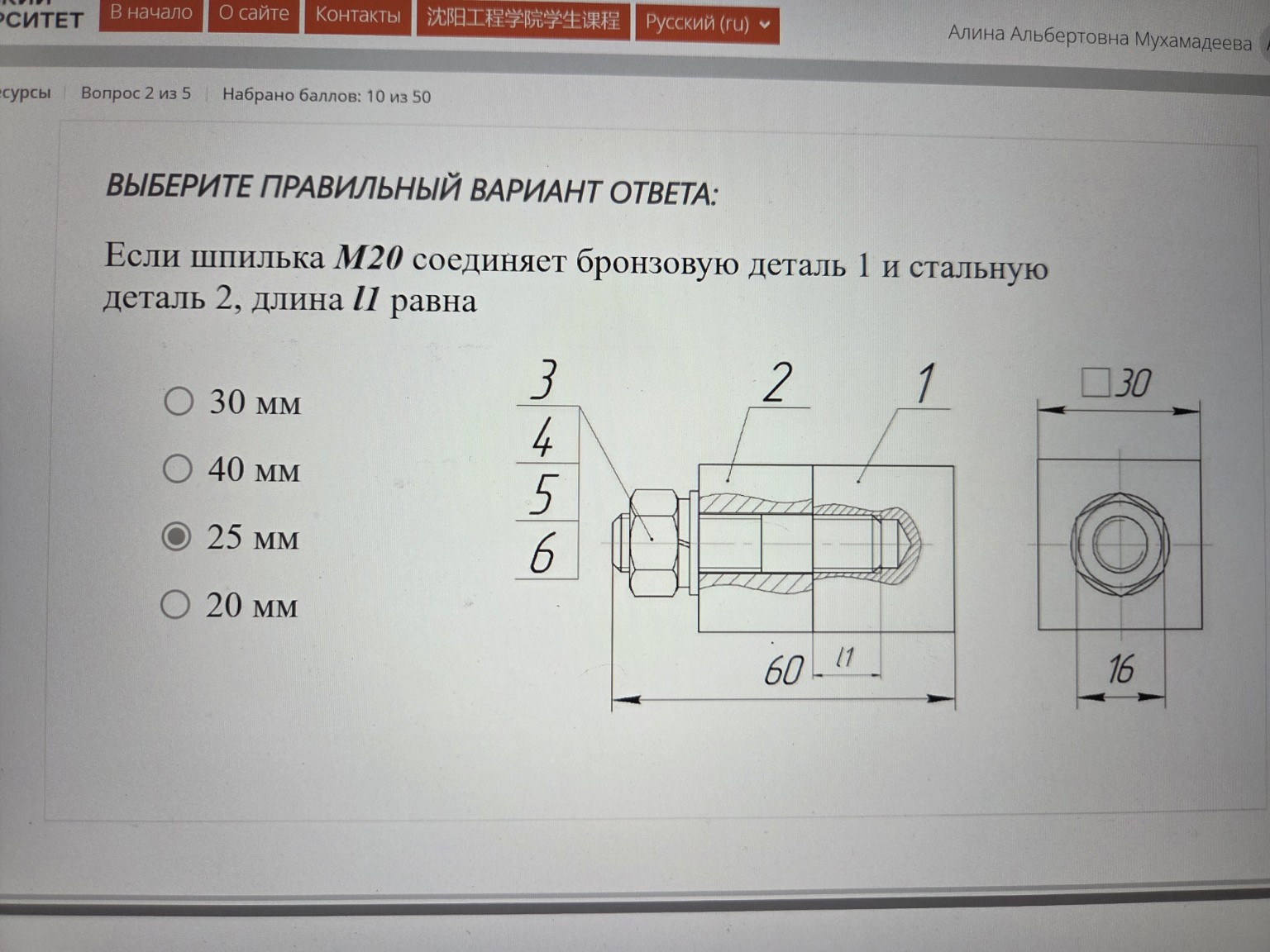

Для решения этой задачи необходимо воспользоваться правилами выполнения чертежей шпилечных соединений по ГОСТ. Длина ввинчиваемого резьбового конца шпильки \( l_1 \) зависит от материала детали, в которую она ввинчивается (на чертеже это деталь 1). Существуют стандартные соотношения длины \( l_1 \) к номинальному диаметру резьбы шпильки \( d \): 1. Для стали, бронзы и латуни (материалы с хорошей прочностью) \( l_1 = d \) или \( l_1 = 1.25d \). 2. Для чугуна \( l_1 = 1.25d \) или \( l_1 = 1.5d \). 3. Для легких сплавов (алюминий) \( l_1 = 2d \) или \( l_1 = 2.5d \). В инженерной графике и учебных курсах для бронзовых деталей принято использовать коэффициент \( 1.25 \). Дано: Номинальный диаметр резьбы шпильки \( d = 20 \) мм. Материал детали 1 — бронза. Расчет: \[ l_1 = 1.25 \cdot d \] \[ l_1 = 1.25 \cdot 20 = 25 \text{ мм} \] Таким образом, при диаметре \( M20 \) и ввинчивании в бронзовую деталь, длина \( l_1 \) составит 25 мм. Правильный вариант ответа: 25 мм
