Решение задачи: Консольное опирание балконных плит

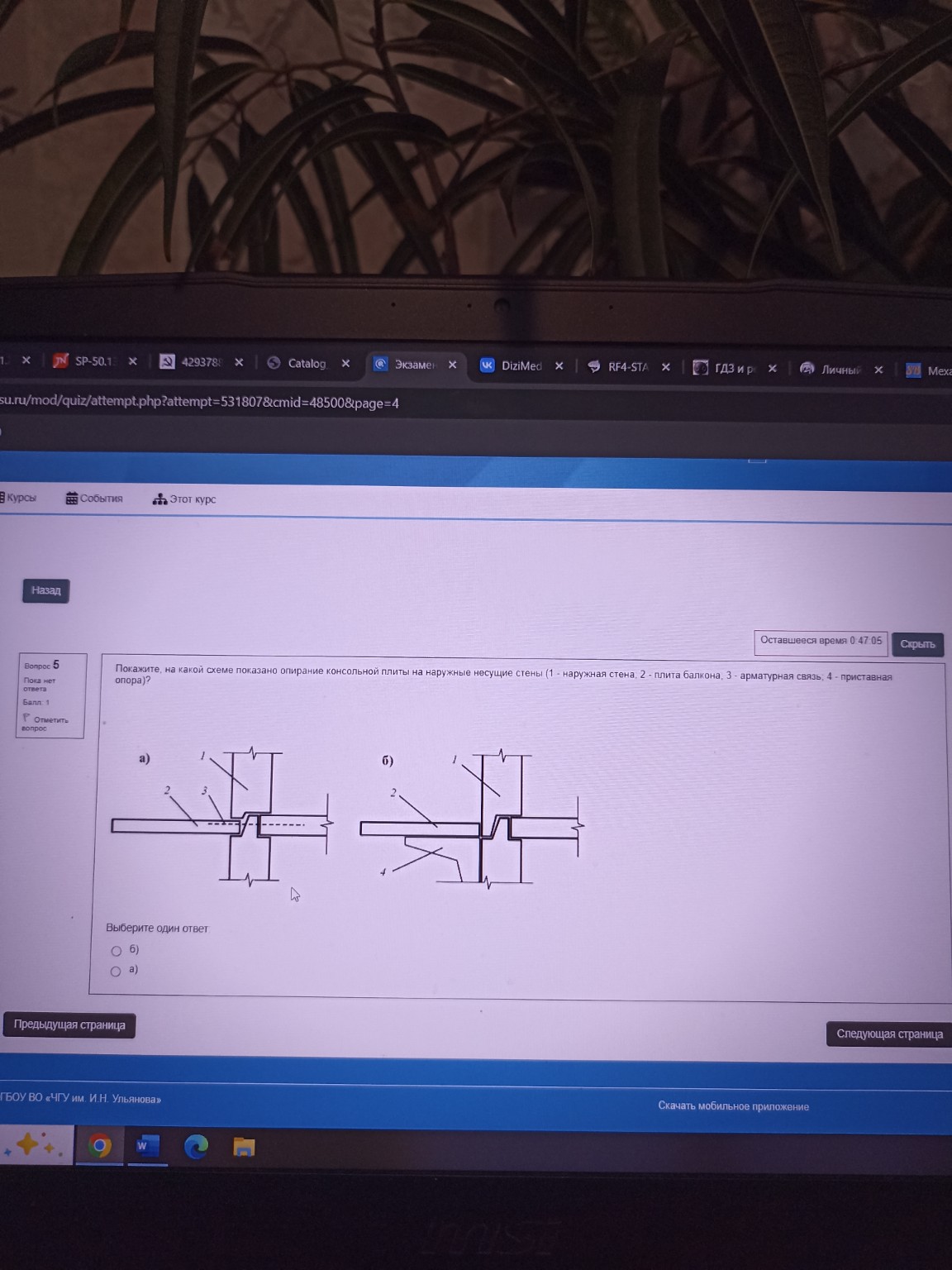

Для решения этой задачи необходимо разобрать конструктивные особенности опирания балконных плит, представленные на схемах. Консольная плита — это конструкция, которая удерживается за счет защемления одного ее конца в стене. Она не требует дополнительных внешних опор (столбов или подкосов) снизу. Разберем представленные схемы: 1. Схема а): Мы видим, что плита балкона (2) заведена в наружную несущую стену (1). Пунктирной линией (3) показана арматурная связь, которая обеспечивает жесткое защемление плиты в стене, предотвращая ее опрокидывание. Это и есть классическое консольное опирание. 2. Схема б): Здесь под плитой балкона (2) видна дополнительная деталь (4) — приставная опора (кронштейн или подкос). В данном случае плита уже не является чисто консольной в плане расчетной схемы, так как она опирается на внешний элемент. Согласно условию вопроса, нам нужно найти именно опирание консольной плиты. Правильный ответ: а)
