Решение задачи: Несущие и самонесущие стены

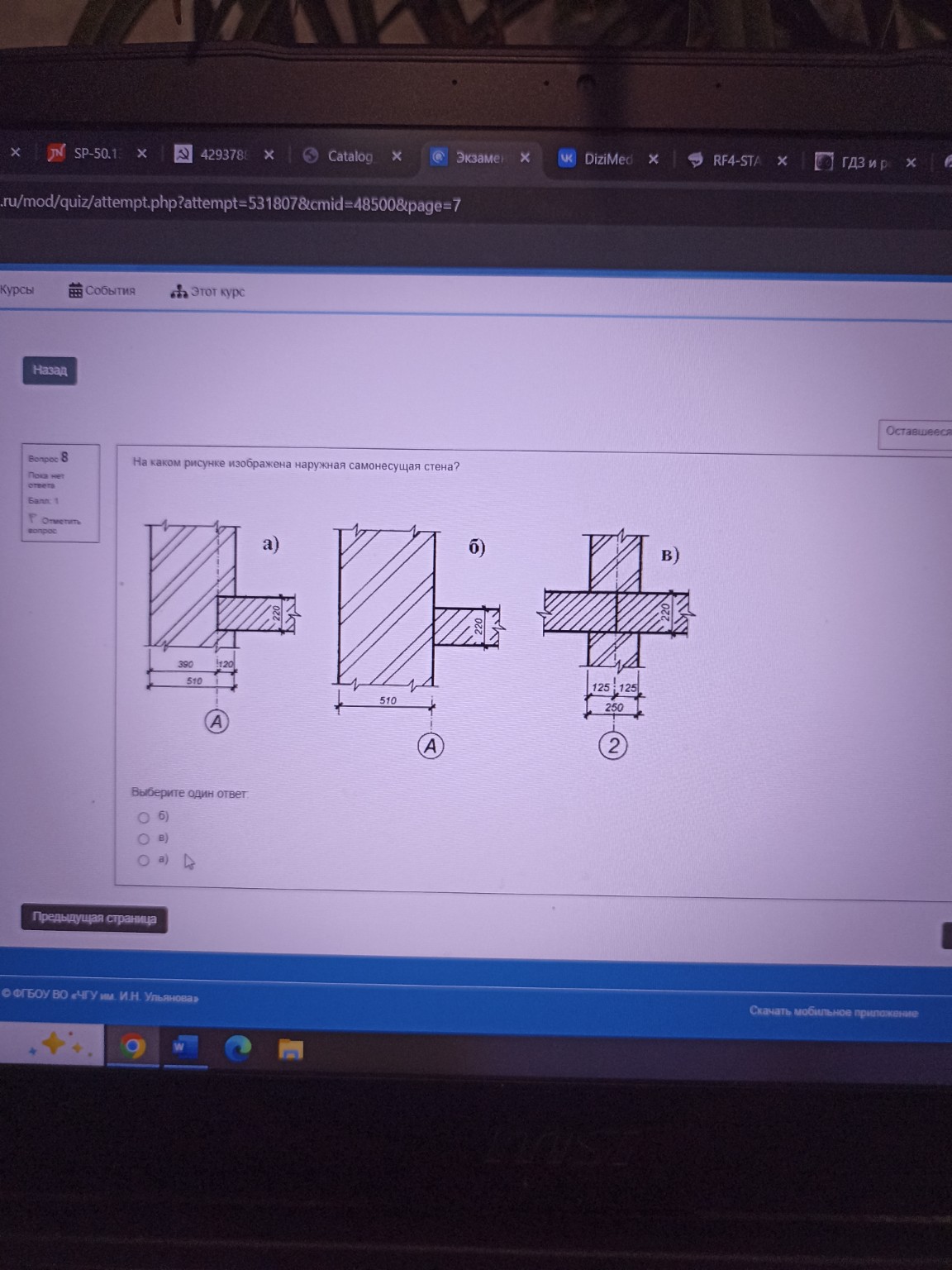

Для решения этой задачи необходимо понимать разницу между несущими и самонесущими стенами по способу их взаимодействия с перекрытиями. 1. Несущая стена — воспринимает нагрузку не только от собственного веса, но и от других конструкций (перекрытий, крыши). На чертежах это отображается тем, что плита перекрытия заходит внутрь стены (опирается на неё). 2. Самонесущая стена — воспринимает нагрузку только от собственного веса всех вышележащих этажей и передает её на фундамент. Перекрытия на такую стену не опираются. Разберем представленные схемы: - Схема а): Плита перекрытия заходит в стену на \( 120 \) мм. Это типичный пример наружной несущей стены. Координационная ось \( А \) проходит на расстоянии \( 120 \) мм от внутренней грани, что характерно для кирпичных зданий с опиранием плит. - Схема б): Плита перекрытия только примыкает к стене, но не заходит в неё (не опирается). Вся толщина стены (\( 510 \) мм) находится за пределами плиты. Координационная ось \( А \) совмещена с внутренней гранью стены (нулевая привязка). Это классическое изображение наружной самонесущей стены. - Схема в): Изображена внутренняя несущая стена толщиной \( 250 \) мм, на которую плиты перекрытия опираются с двух сторон. Таким образом, наружная самонесущая стена изображена на рисунке б). Правильный ответ: б)
