Опирание сплошных плит на панельные стены: Решение задачи

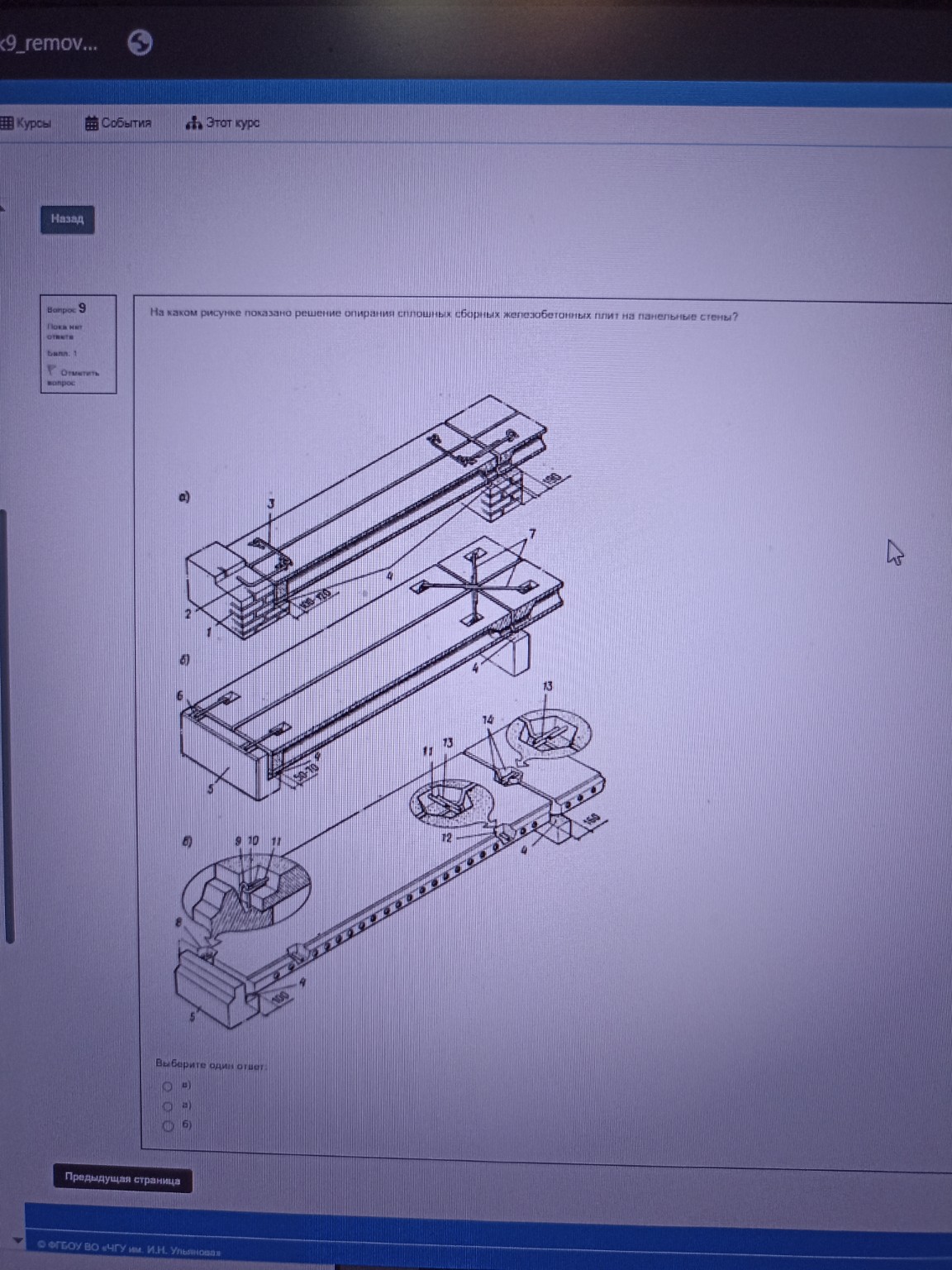

Для решения данной задачи по строительным конструкциям проанализируем представленные на схеме варианты опирания плит перекрытия. Вопрос: На каком рисунке показано решение опирания сплошных сборных железобетонных плит на панельные стены? Анализ рисунков: 1. Рисунок а) демонстрирует опирание многопустотной плиты на кирпичную стену. Это видно по характерной штриховке стенового материала (кирпичная кладка) и большой глубине опирания \( 100-120 \) мм. 2. Рисунок б) демонстрирует опирание сплошной железобетонной плиты на панельную стену. Мы видим тонкую сплошную плиту (без пустот) и узкую панельную стену. Глубина опирания здесь составляет \( 50-70 \) мм, что характерно именно для панельного домостроения, где точность монтажа выше, чем в кирпичном. 3. Рисунок в) демонстрирует опирание многопустотной плиты на панельную стену. В теле плиты отчетливо видны круглые пустоты. Вывод: Сплошные плиты перекрытия изображены на рисунке б). Правильный ответ: б)
