Решение: Акустически Неоднородное Перекрытие с Деревянным Полом по Лагам

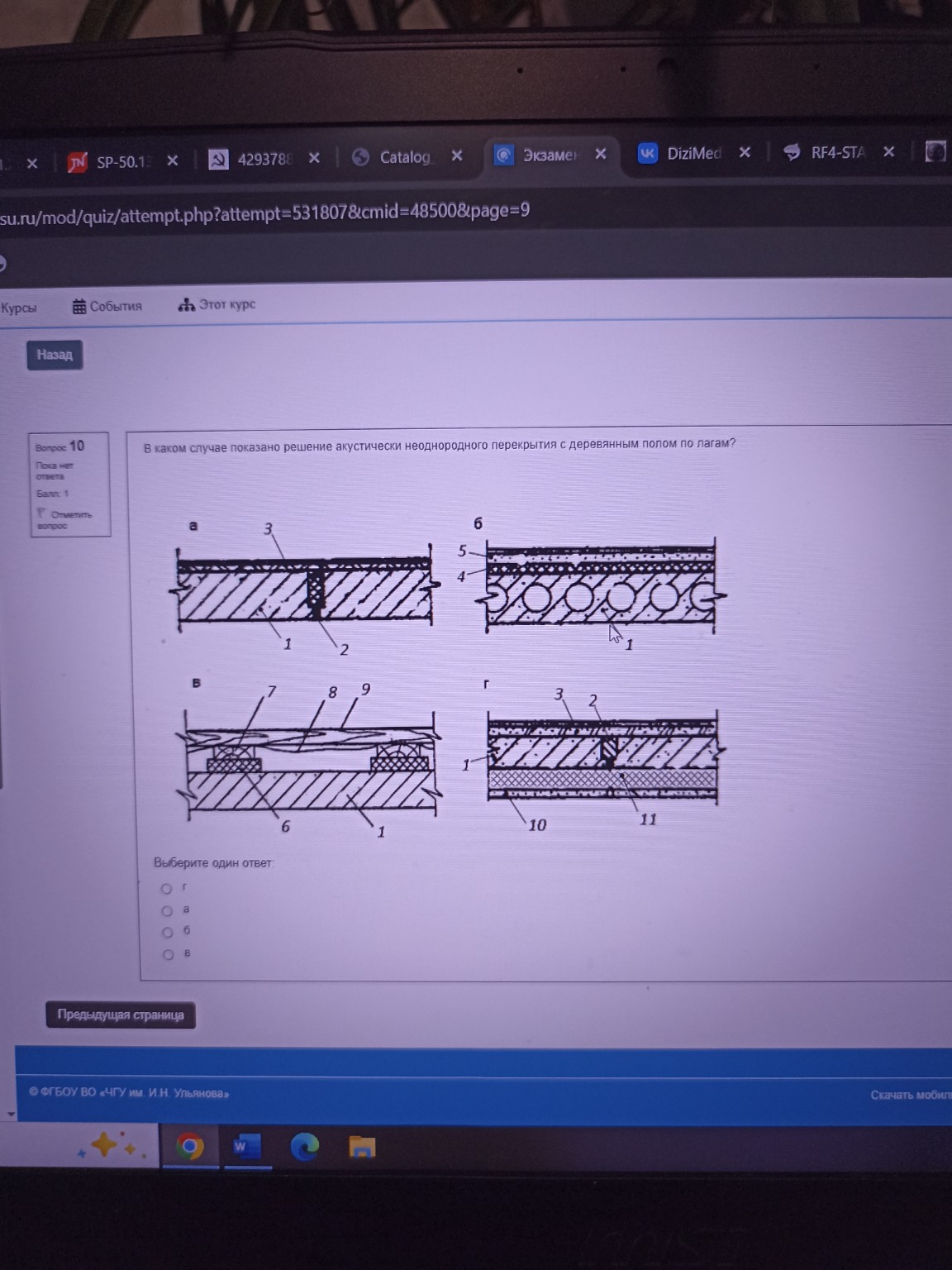

Для решения данной задачи по строительным конструкциям проанализируем представленные схемы перекрытий. Вопрос: В каком случае показано решение акустически неоднородного перекрытия с деревянным полом по лагам? Анализ конструкций на рисунках: 1. Рисунок а) и г) представляют собой варианты акустически однородных перекрытий (сплошные плиты с минимальным наслоением сверху или снизу). 2. Рисунок б) показывает многопустотную плиту перекрытия с конструкцией «плавающего пола» (стяжка по слою звукоизоляции), что не является полом по лагам. 3. Рисунок в) демонстрирует классическую схему акустически неоднородного перекрытия. Здесь мы видим: - Цифра 1 — несущая плита перекрытия; - Цифра 6 — звукоизоляционные прокладки; - Цифра 7 — деревянные лаги (бруски), уложенные на прокладки; - Цифра 8 — воздушная прослойка между лагами (иногда заполняется звукопоглотителем); - Цифра 9 — дощатый настил (чистый деревянный пол). Такая конструкция называется акустически неоднородной, так как звуковая волна проходит через слои с разной плотностью и упругостью (дерево, воздух, бетон), а лаги на прокладках эффективно гасят ударный шум. Вывод: Решение акустически неоднородного перекрытия с деревянным полом по лагам показано на рисунке в). Правильный ответ: в)
