Анализ кровли по чертежу: определение типа покрытия

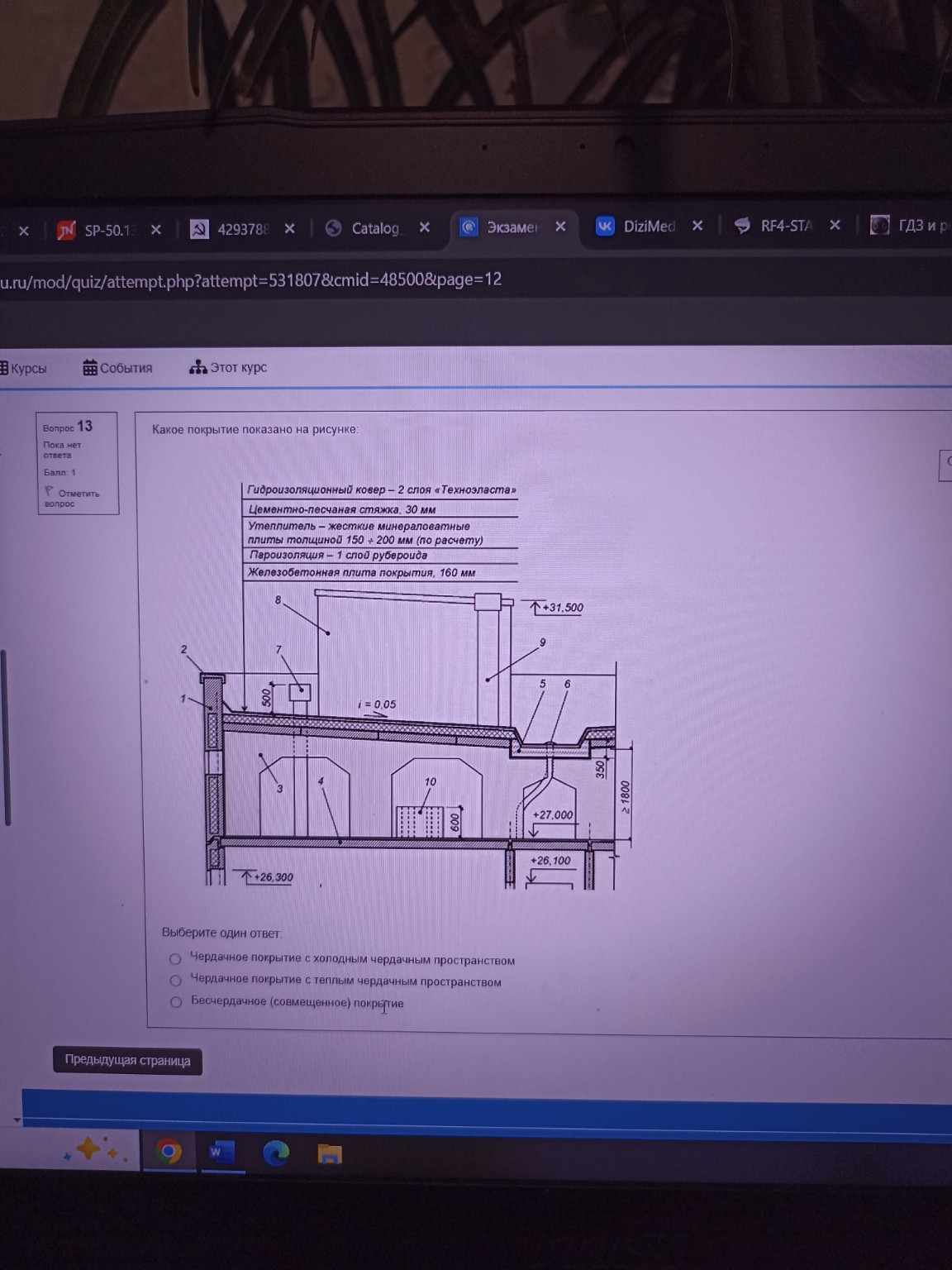

Для решения данной задачи проанализируем состав слоев кровли и конструктивную схему здания, представленную на чертеже. Вопрос: Какое покрытие показано на рисунке? Анализ чертежа: 1. Состав слоев (кровельный пирог): На чертеже указано, что утеплитель (жесткие минераловатные плиты толщиной \( 150-200 \) мм) уложен непосредственно на железобетонную плиту покрытия (через слой пароизоляции), а сверху закрыт стяжкой и гидроизоляционным ковром. Это классическая схема совмещенной кровли. 2. Наличие чердачного пространства: На разрезе мы видим, что между перекрытием верхнего жилого этажа (отметка \( +26,100 \)) и плитой покрытия (отметка \( +27,000 \)) отсутствует свободное пространство, пригодное для эксплуатации или вентиляции как чердак. Высота конструкции \( \ge 1800 \) мм относится к техническому этажу или специфическому узлу, но сами слои утеплителя лежат прямо на плите покрытия. 3. Терминология: В строительстве покрытие, в котором крыша совмещена с потолком верхнего этажа (или технического этажа) и слои теплоизоляции и гидроизоляции объединены в одну конструкцию, называется бесчердачным или совмещенным. 4. Дополнительные признаки: На чертеже виден внутренний водосток (воронка \( 6 \)) и парапет \( 2 \), что характерно для плоских совмещенных кровель современных многоэтажных зданий. Вывод: Так как утеплитель находится непосредственно в составе конструкции покрытия, а отдельное чердачное пространство (холодное или теплое) над этим слоем отсутствует, данное решение является бесчердачным. Правильный ответ: Бесчердачное (совмещенное) покрытие.
