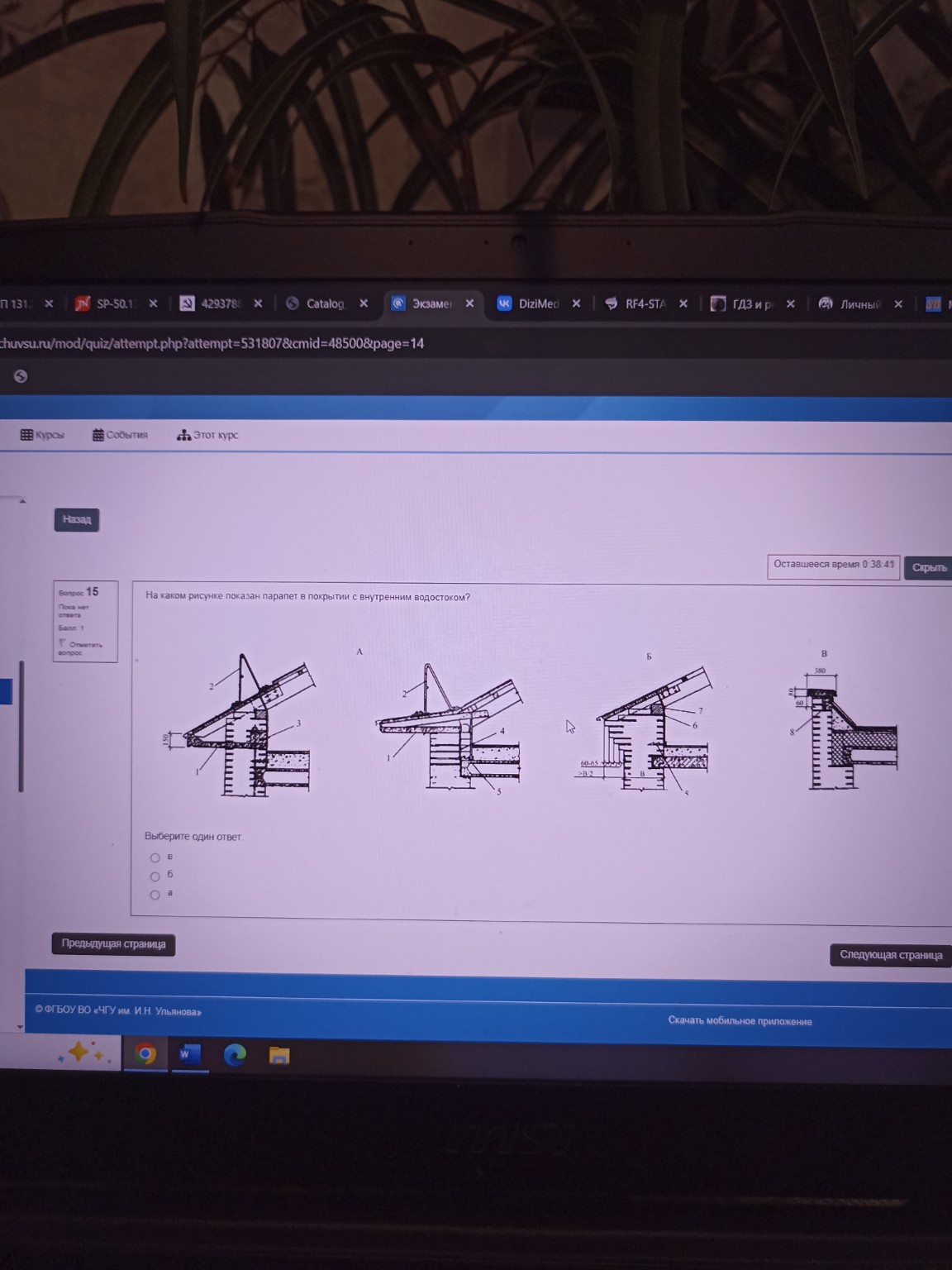

На каком рисунке показан парапет в покрытии с внутренним водостоком?

Для решения этой задачи проанализируем представленные узлы карнизных и парапетных частей зданий. Вопрос: На каком рисунке показан парапет в покрытии с внутренним водостоком? Анализ рисунков: 1. Рисунки а), А и Б: На этих схемах изображены различные варианты карнизных узлов скатных крыш с наружным водостоком. Мы видим свес кровли, выходящий за пределы наружной стены, и стропильную систему. Вода в таких случаях стекает с края крыши в желоба или просто на землю. 2. Рисунок В: Здесь изображена плоская кровля. Мы видим следующие характерные признаки: - Цифра 8 указывает на парапет — невысокую стенку, ограждающую кровлю по периметру. - Сверху парапет защищен парапетной плитой (шириной \( 380 \) мм). - Кровля примыкает к парапету изнутри. - В таких конструкциях (плоские кровли с парапетом) уклон всегда направлен внутрь здания к водоприемным воронкам, что и является системой внутреннего водостока. Вывод: Парапет и плоская кровля, предполагающая внутренний водосток, изображены на рисунке В. Правильный ответ: в)
