Определение конструкции пола неотапливаемого чердака

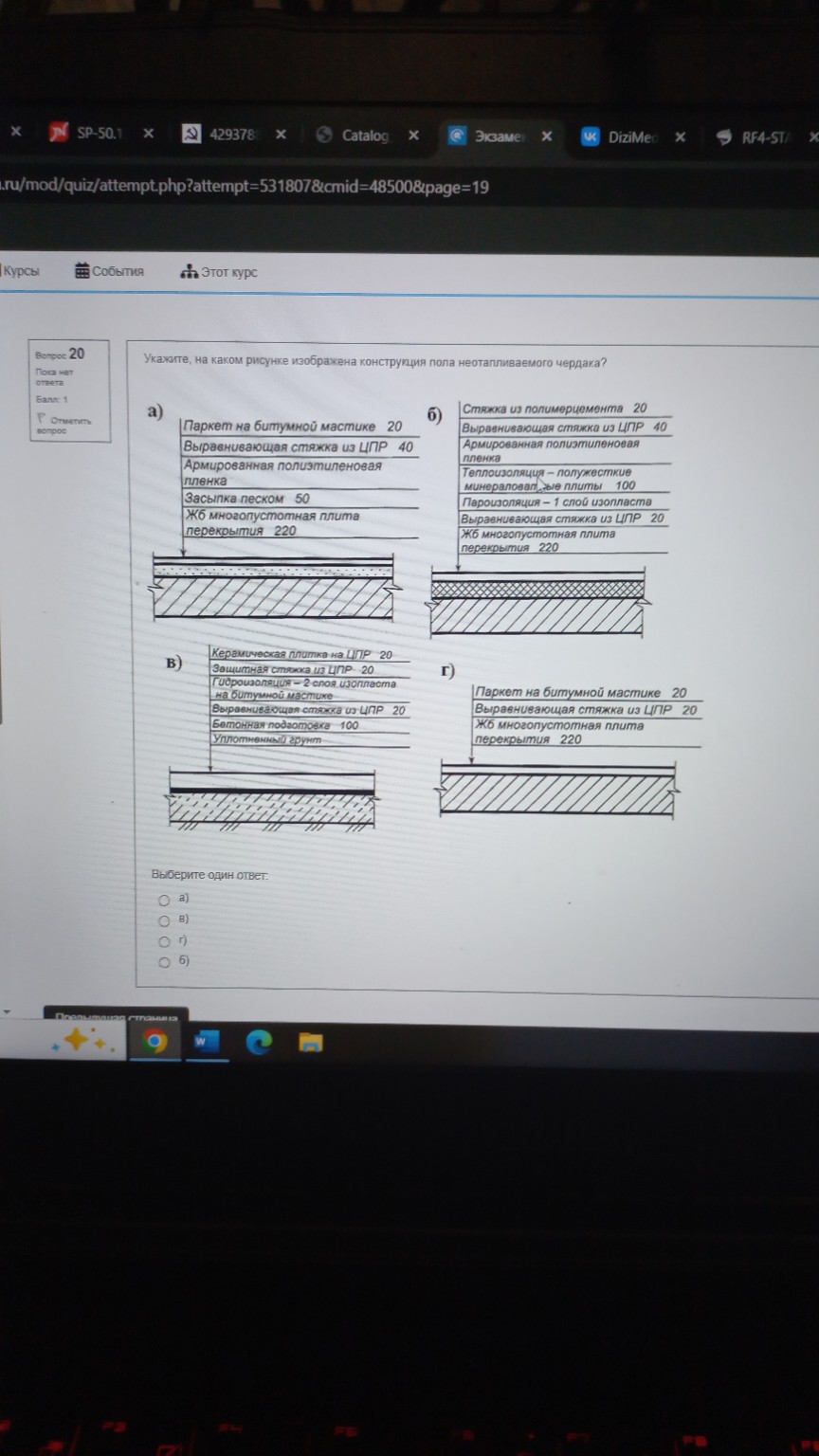

Для решения данного вопроса необходимо проанализировать состав слоев представленных конструкций перекрытий. Вопрос: Укажите, на каком рисунке изображена конструкция пола неотапливаемого чердака? Анализ вариантов: а) Представлен пол жилого помещения (паркет) с засыпкой песком для звукоизоляции по железобетонной плите. Это междуэтажное перекрытие. б) В данной схеме присутствуют ключевые элементы для чердачного перекрытия над теплым помещением: 1. Пароизоляция (защищает утеплитель от влаги, идущей из теплого помещения снизу). 2. Теплоизоляция (минераловатные плиты толщиной \(100\) мм), которая необходима для удержания тепла в здании, так как чердак неотапливаемый. 3. Стяжка поверх утеплителя для возможности передвижения по чердаку. в) Это конструкция пола по грунту (наличие уплотненного грунта и бетонной подготовки), что характерно для первых этажей или подвалов. г) Обычное междуэтажное перекрытие с паркетным покрытием без существенного утепления. Вывод: Конструкция пола неотапливаемого чердака обязательно должна включать слой эффективного утеплителя и пароизоляцию, чтобы разделять теплую зону жилых помещений и холодную зону чердака. Этим условиям соответствует только вариант "б". Правильный ответ: б)
