Осадочный шов в здании: решение задачи

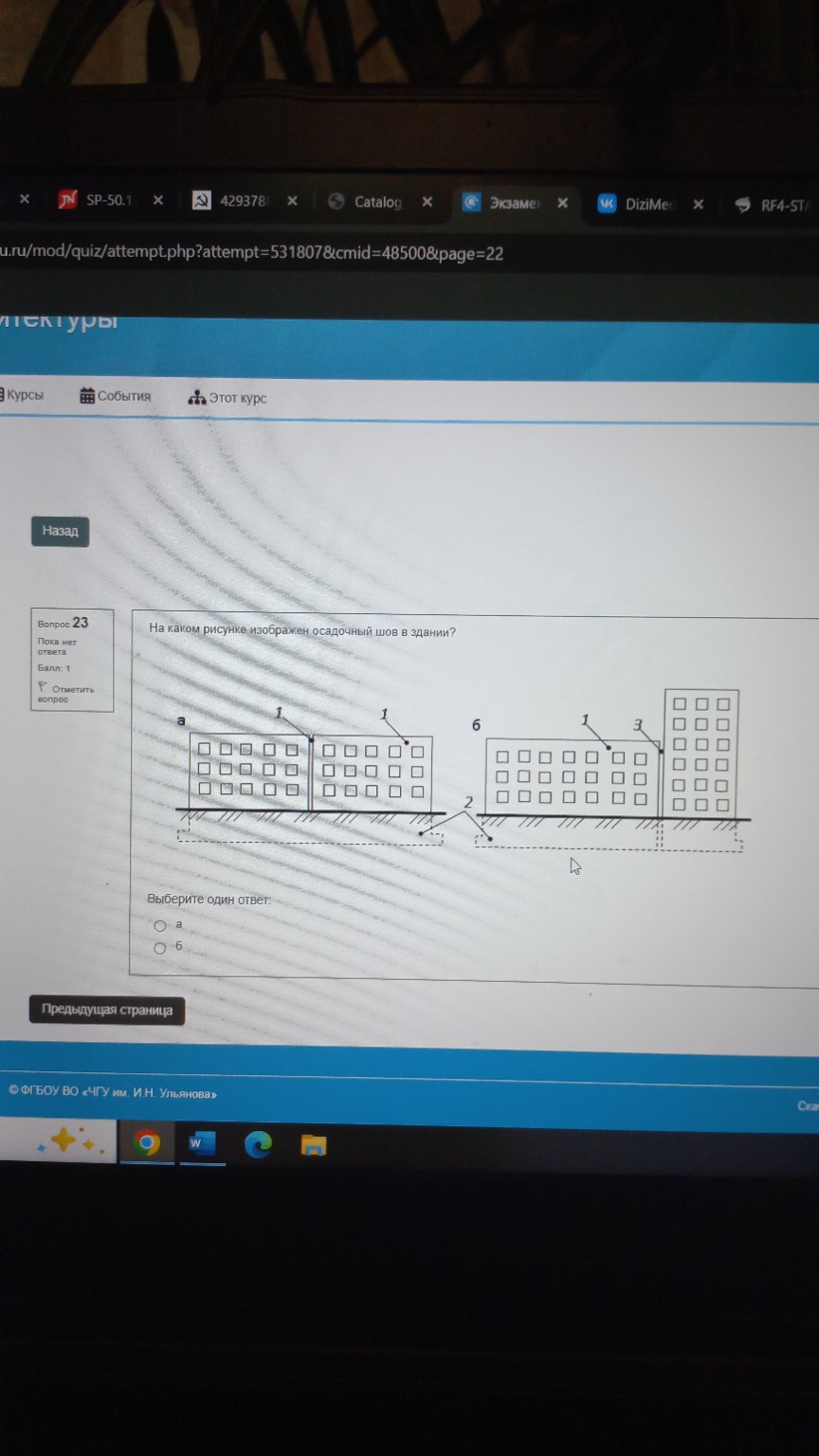

Для решения этого вопроса необходимо вспомнить различие между температурным и осадочным швами в строительных конструкциях. Вопрос: На каком рисунке изображен осадочный шов в здании? Анализ вариантов: а) На данном рисунке мы видим два блока здания одинаковой этажности. Шов разделяет только наземные конструкции (стены и перекрытия), в то время как фундамент (цифра \(2\)) остается общим (единым). Такая конструкция характерна для температурно-усадочного шва. Он нужен для компенсации изменений размеров здания при колебаниях температуры, но не рассчитан на разную осадку грунта. б) На этом рисунке изображены два блока здания разной этажности (разной высоты). Из-за разного веса частей здания давление на грунт будет неодинаковым, что неизбежно приведет к разной степени их осадки. Чтобы здание не разрушилось, применяется осадочный шов (цифра \(3\)). Главное отличие осадочного шва заключается в том, что он разрезает здание полностью — от конька кровли до подошвы фундамента включительно. На схеме отчетливо видно, что фундаменты (цифра \(2\)) у левой и правой частей здания раздельные. Вывод: Осадочный шов всегда разделяет и надземную часть, и фундамент, что мы и наблюдаем на схеме "б". Это позволяет частям здания перемещаться по вертикали независимо друг от друга без образования трещин. Правильный ответ: б)
