Определение конструктивной схемы здания: Поперечное расположение ригелей

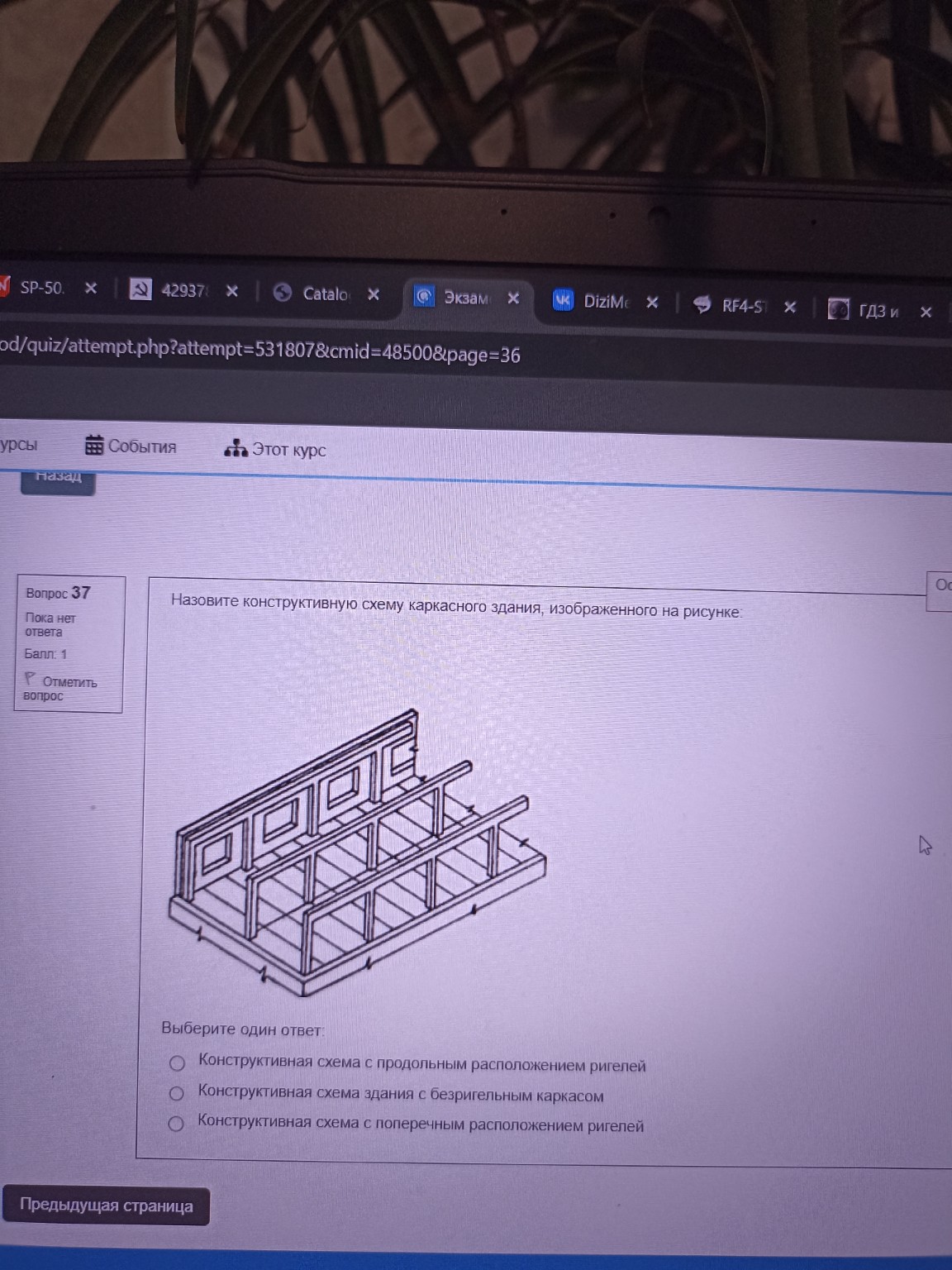

Для определения конструктивной схемы здания проанализируем направление несущих элементов (ригелей) относительно длинной стороны здания. 1. На рисунке мы видим вертикальные опоры (колонны) и горизонтальные балки (ригели), которые соединяют эти колонны. 2. Ригели уложены перпендикулярно длинной оси здания (вдоль короткой стороны). Такое расположение в строительной механике и архитектуре называется поперечным. 3. Если бы ригели шли вдоль длинной стороны здания, схема называлась бы «с продольным расположением ригелей». Если бы ригели отсутствовали, а плиты перекрытия опирались непосредственно на колонны, это был бы «безригельный каркас». Поскольку на чертеже ригели установлены поперёк здания, данная схема является классическим примером каркаса с поперечным расположением ригелей. Правильный ответ: Конструктивная схема с поперечным расположением ригелей
