Решение задачи: Здание с неполным каркасом и его элементы

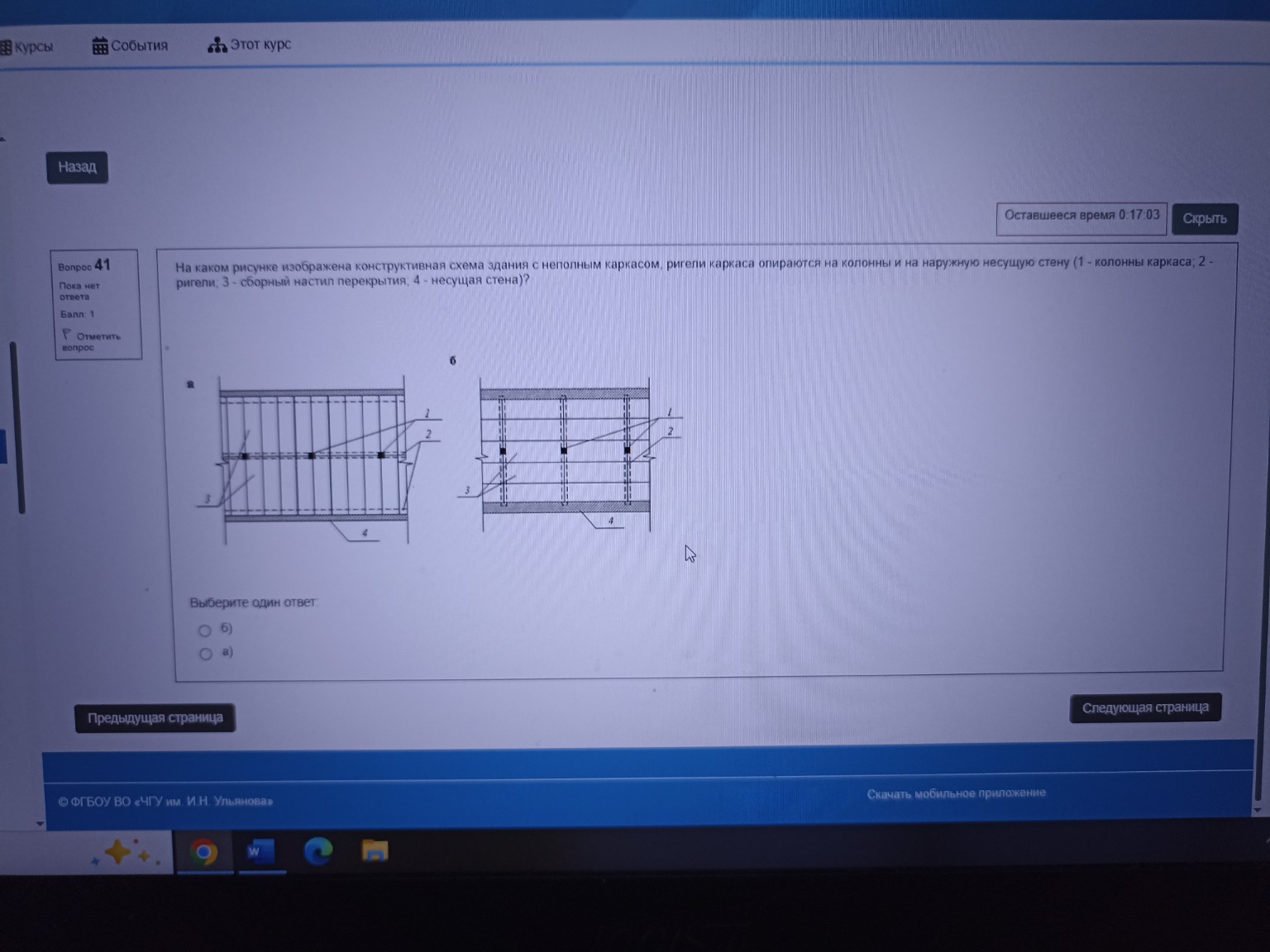

Для решения этой задачи проанализируем представленные схемы зданий с неполным каркасом. Неполный каркас характеризуется тем, что внутри здания нагрузку воспринимают колонны, а по периметру — несущие наружные стены. 1. Рассмотрим рисунок \(а\): Здесь мы видим колонны (1), расположенные по центру. Ригели (2) уложены поперек здания. Один конец ригеля опирается на внутреннюю колонну, а другой — на наружную несущую стену (4). Сборный настил перекрытия (3) уложен вдоль здания, опираясь на эти поперечные ригели. Это в точности соответствует описанию в вопросе. 2. Рассмотрим рисунок \(б\): На этой схеме ригели (2) расположены продольно (вдоль здания), соединяя колонны между собой. Плиты перекрытия (3) в этом случае уложены поперек и опираются одним концом на продольный ригель, а другим — на наружную несущую стену. В вопросе указано: «ригели каркаса опираются на колонны и на наружную несущую стену». Это происходит именно на схеме \(а\), где ригели имеют поперечное направление. Ответ: а)
