Решение: Характеристики микроамперметра М265М

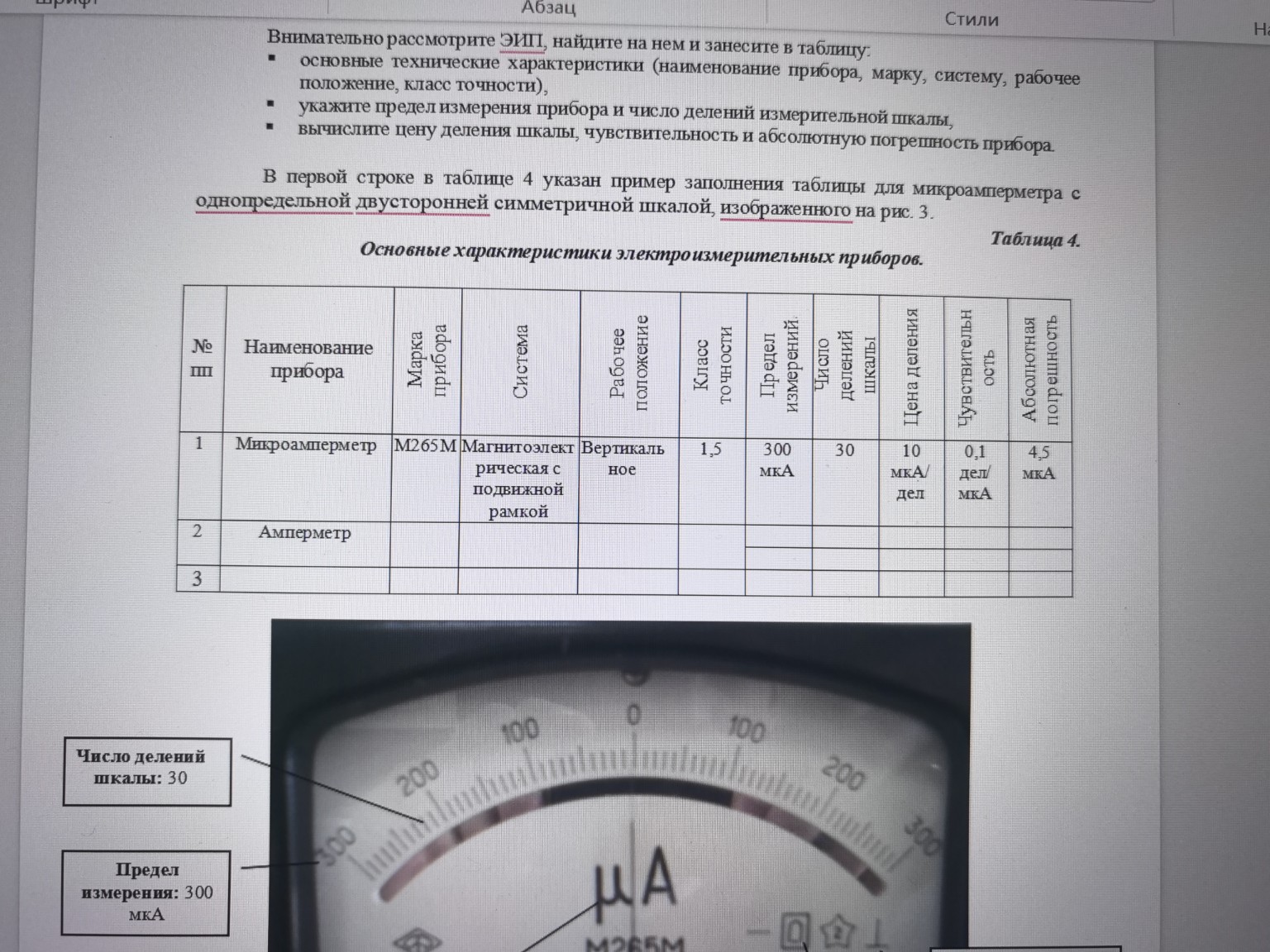

Для выполнения задания по заполнению таблицы характеристик электроизмерительного прибора (ЭИП) на основании изображения, приведем расчеты и данные в удобном для переписывания виде. Лабораторная работа: Основные характеристики электроизмерительных приборов. 1. Характеристики прибора (согласно маркировке на шкале): - Наименование: Микроамперметр - Марка прибора: М265М - Система: Магнитоэлектрическая с подвижной рамкой (обозначается значком подковообразного магнита) - Рабочее положение: Вертикальное (обозначается значком прямого угла или перпендикулярных линий) - Класс точности: \( 1,5 \) - Предел измерений: \( A_{max} = 300 \) мкА (шкала двусторонняя, от \( -300 \) до \( +300 \), предел берется по модулю) - Число делений шкалы: \( N = 30 \) делений (в одну сторону от нуля) 2. Расчет цены деления шкалы: Цена деления \( C \) определяется как отношение предела измерения к числу делений: \[ C = \frac{A_{max}}{N} \] \[ C = \frac{300 \text{ мкА}}{30 \text{ дел}} = 10 \text{ мкА/дел} \] 3. Расчет чувствительности прибора: Чувствительность \( S \) — это величина, обратная цене деления: \[ S = \frac{1}{C} \] \[ S = \frac{1}{10 \text{ мкА/дел}} = 0,1 \text{ дел/мкА} \] 4. Расчет абсолютной погрешности прибора: Абсолютная погрешность \( \Delta A \) вычисляется через класс точности \( \gamma \) и предел измерений: \[ \Delta A = \frac{\gamma \cdot A_{max}}{100} \] \[ \Delta A = \frac{1,5 \cdot 300 \text{ мкА}}{100} = 4,5 \text{ мкА} \] Заполнение строки №1 в таблице 4: - Наименование: Микроамперметр - Марка: М265М - Система: Магнитоэлектрическая - Рабочее положение: Вертикальное - Класс точности: 1,5 - Предел измерений: 300 мкА - Число делений: 30 - Цена деления: 10 мкА/дел - Чувствительность: 0,1 дел/мкА - Абсолютная погрешность: 4,5 мкА
