Решение задачи: Определение характеристик амперметра Э421

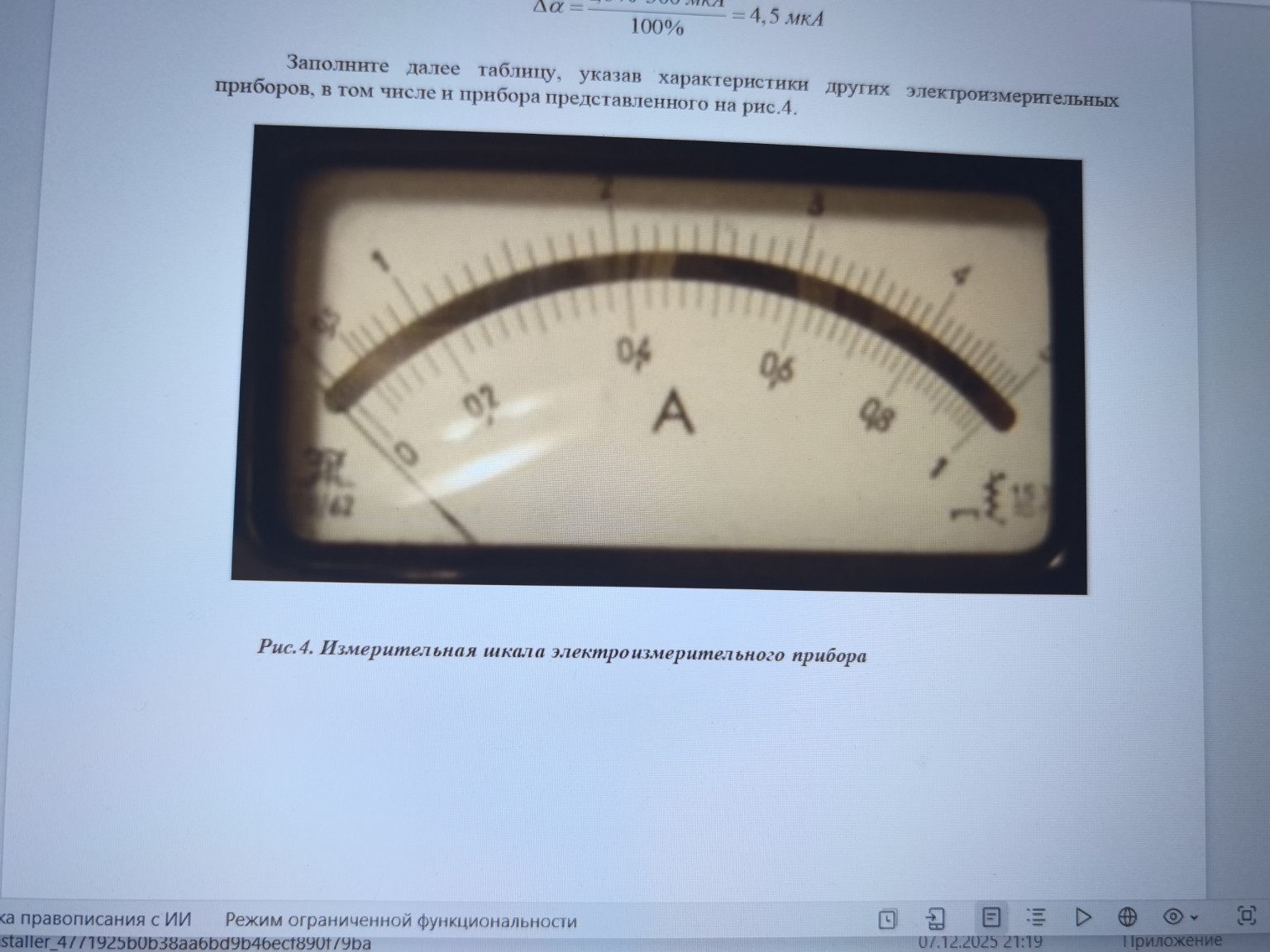

Для заполнения второй строки таблицы 4 на основании изображения прибора на рис. 4 (Амперметр), выполним необходимые определения и расчеты. 1. Характеристики прибора (согласно маркировке на шкале рис. 4): - Наименование прибора: Амперметр (символ \( A \) на шкале) - Марка прибора: Э421 (типичная марка для приборов данной серии, видна частично слева внизу) - Система: Электромагнитная (обозначается значком в виде катушки с сердечником, виден справа внизу) - Рабочее положение: Вертикальное (значок прямой линии с углом) - Класс точности: \( 1,5 \) (число в кружке или рядом со значками систем) - Предел измерений: \( A_{max} = 1 \) А (конечное значение на нижней шкале) - Число делений шкалы: \( N = 50 \) делений (считаем крупные и мелкие штрихи от 0 до 1: между 0 и 0,2 находится 10 делений, итого \( 10 \cdot 5 = 50 \)) 2. Расчет цены деления шкалы: \[ C = \frac{A_{max}}{N} \] \[ C = \frac{1 \text{ А}}{50 \text{ дел}} = 0,02 \text{ А/дел} \] 3. Расчет чувствительности прибора: \[ S = \frac{1}{C} \] \[ S = \frac{1}{0,02 \text{ А/дел}} = 50 \text{ дел/А} \] 4. Расчет абсолютной погрешности прибора: \[ \Delta A = \frac{\gamma \cdot A_{max}}{100} \] \[ \Delta A = \frac{1,5 \cdot 1 \text{ А}}{100} = 0,015 \text{ А} \] Данные для занесения в таблицу (строка №2): - Наименование прибора: Амперметр - Марка прибора: Э421 - Система: Электромагнитная - Рабочее положение: Вертикальное - Класс точности: 1,5 - Предел измерений: 1 А - Число делений шкалы: 50 - Цена деления: 0,02 А/дел - Чувствительность: 50 дел/А - Абсолютная погрешность: 0,015 А
