Решение: Допуски и посадки гладких деталей

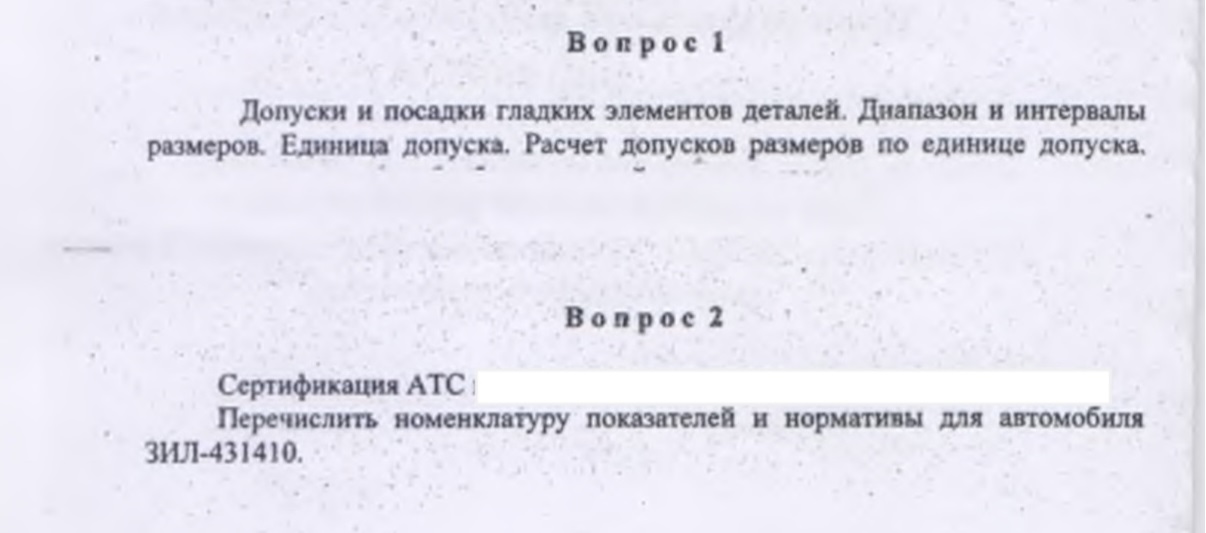

Вопрос 1. Допуски и посадки гладких элементов деталей. Диапазон и интервалы размеров. Единица допуска. Расчет допусков размеров по единице допуска. 1. Основные понятия Допуск — это разность между наибольшим и наименьшим предельными размерами. Он определяет точность изготовления детали. Посадка определяет характер соединения двух деталей (зазор или натяг). 2. Диапазоны и интервалы размеров В системе допусков и посадок (ЕСДП) все размеры разделены на диапазоны (например, до 500 мм, от 500 до 3150 мм). Внутри диапазонов выделяют основные интервалы размеров для того, чтобы допуск не менялся непрерывно для каждого миллиметра, что упрощает таблицы. Для расчета используется среднее геометрическое значение интервала: \[ D_m = \sqrt{D_{min} \cdot D_{max}} \] где \( D_{min} \) и \( D_{max} \) — границы интервала. 3. Единица допуска Единица допуска \( i \) (или \( I \)) — это множитель, который зависит только от номинального размера и учитывает влияние погрешностей обработки и измерения. Для размеров до 500 мм формула имеет вид: \[ i = 0,45 \cdot \sqrt[3]{D_m} + 0,001 \cdot D_m \] где \( i \) выражается в микрометрах (мкм), а \( D_m \) в миллиметрах (мм). 4. Расчет допуска Допуск \( IT \) (International Tolerance) определяется как произведение единицы допуска на число единиц допуска \( a \), которое зависит от квалитета (степени точности): \[ IT = a \cdot i \] Для каждого квалитета (от 01 до 18) установлено свое значение коэффициента \( a \). Например, для 6-го квалитета \( a = 10 \), для 7-го \( a = 16 \). Вопрос 2. Сертификация АТС. Перечислить номенклатуру показателей и нормативы для автомобиля ЗИЛ-431410. Сертификация автотранспортных средств (АТС) в России направлена на обеспечение безопасности дорожного движения и защиту экологии. ЗИЛ-431410 — это легендарный отечественный грузовой автомобиль, модернизированная версия ЗИЛ-130, который долгие годы был опорой народного хозяйства. Номенклатура основных показателей для сертификации данного типа АТС включает: 1. Тормозные свойства: Эффективность рабочей, запасной и стояночной тормозных систем. Нормативы определяются по ГОСТ (тормозной путь и установившееся замедление). 2. Рулевое управление: Суммарный люфт в рулевом управлении не должен превышать 25 градусов для грузовых автомобилей данного класса. 3. Внешний шум: Уровень звука при работе двигателя на определенных режимах (согласно правилам ООН, принятым в РФ). 4. Экологические показатели: Содержание оксида углерода (CO) и углеводородов (CH) в отработавших газах. Для карбюраторного двигателя ЗИЛ-508.10 нормативы соответствуют ГОСТ Р 52033. 5. Светотехнические приборы: Соответствие расположения, цвета и силы света фар, указателей поворота и стоп-сигналов. 6. Обзорность и стекла: Требования к светопропусканию ветрового стекла (не менее 70%) и наличию зеркал заднего вида. Отечественная система сертификации гарантирует, что даже проверенная временем техника, такая как ЗИЛ, при должном обслуживании остается надежной и безопасной для эксплуатации на дорогах нашей страны.
