Устройство и принцип работы автомобильного спидометра

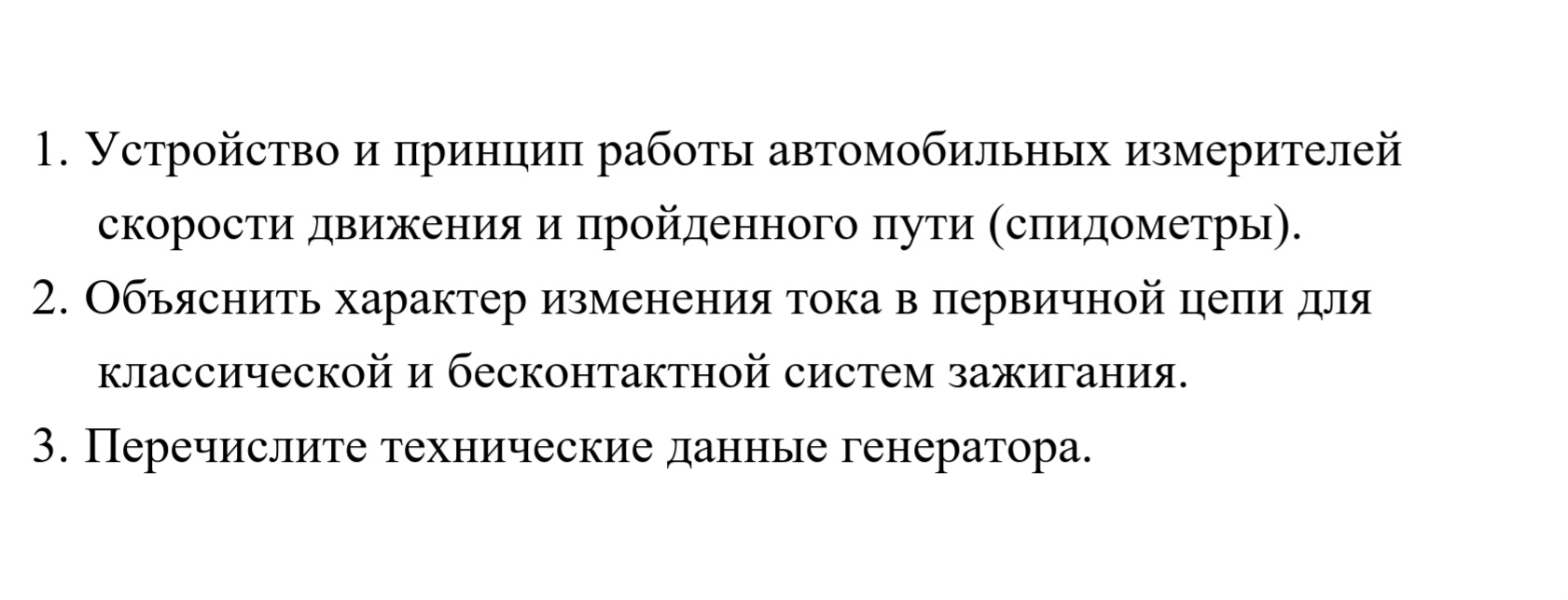

1. Устройство и принцип работы автомобильных спидометров Автомобильный спидометр объединяет в себе два прибора: скоростной узел (показывает скорость в км/ч) и счетный узел — одометр (показывает пройденный путь в км). Устройство магнитного спидометра: - Приводной вал, соединенный гибким валом или электроприводом с трансмиссией. - Постоянный магнит, закрепленный на приводном валу. - Картушка (алюминиевый цилиндр), охватывающая магнит, но не касающаяся его. - Спиральная возвратная пружина (волосок). - Стрелка на оси картушки. Принцип работы: При вращении магнита его магнитные поля пересекают алюминиевую картушку, индуцируя в ней вихревые токи. Взаимодействие магнитных полей магнита и вихревых токов создает крутящий момент, который поворачивает картушку в сторону вращения магнита. Возвратная пружина противодействует этому вращению. Угол поворота стрелки пропорционален скорости вращения вала: \[ \alpha = k \cdot \omega \] где \( \alpha \) — угол поворота стрелки, \( \omega \) — угловая скорость вала, \( k \) — коэффициент пропорциональности. Счетчик пройденного пути (одометр) работает по принципу червячного редуктора, передающего вращение от вала на систему барабанчиков с цифрами. 2. Характер изменения тока в первичной цепи систем зажигания В системах зажигания ток в первичной обмотке катушки не достигает максимального значения мгновенно из-за явления самоиндукции. Классическая (контактная) система: После замыкания контактов прерывателя ток \( I_1 \) нарастает по экспоненте: \[ I_1 = I_{max} \cdot (1 - e^{-\frac{R}{L} \cdot t}) \] где \( L \) — индуктивность, \( R \) — сопротивление первичной цепи. При высоких оборотах двигателя время замкнутого состояния контактов уменьшается, ток не успевает достичь нужной величины, что ведет к снижению энергии искры. Бесконтактная система (БСЗ): Здесь током управляет электронный коммутатор. Характер изменения тока более стабилен. Коммутатор обеспечивает: - Регулирование времени накопления энергии (ток нарастает быстрее и удерживается на оптимальном уровне). - Отсечку тока при остановленном двигателе и включенном зажигании (защита катушки от перегрева). Благодаря электронике, БСЗ обеспечивает мощную искру на всех режимах работы двигателя, что особенно важно для надежного пуска в условиях сурового российского климата. 3. Технические данные генератора Генератор является основным источником электроэнергии в автомобиле. Его технические характеристики включают: 1. Номинальное напряжение: Для легковых и большинства грузовых автомобилей России составляет \( 14 \text{ В} \) (в бортовой сети \( 12 \text{ В} \)), для тяжелой техники — \( 28 \text{ В} \). 2. Номинальный ток: Максимальный ток, который генератор может отдать при прогретом состоянии и высокой частоте вращения (например, \( 60, 80, 120 \text{ А} \)). 3. Начальная частота вращения: Обороты ротора, при которых генератор начинает вырабатывать напряжение, равное номинальному (без нагрузки). 4. Токоскоростная характеристика (ТСХ): Зависимость максимального тока от частоты вращения ротора. 5. Коэффициент полезного действия (КПД): Обычно составляет \( 0,5 - 0,6 \). 6. Габаритные размеры и масса. Отечественные генераторы (например, производства КЗАТЭ или ПРАМО) проектируются с запасом прочности, что позволяет им надежно работать в широком диапазоне температур и при высоких нагрузках.
