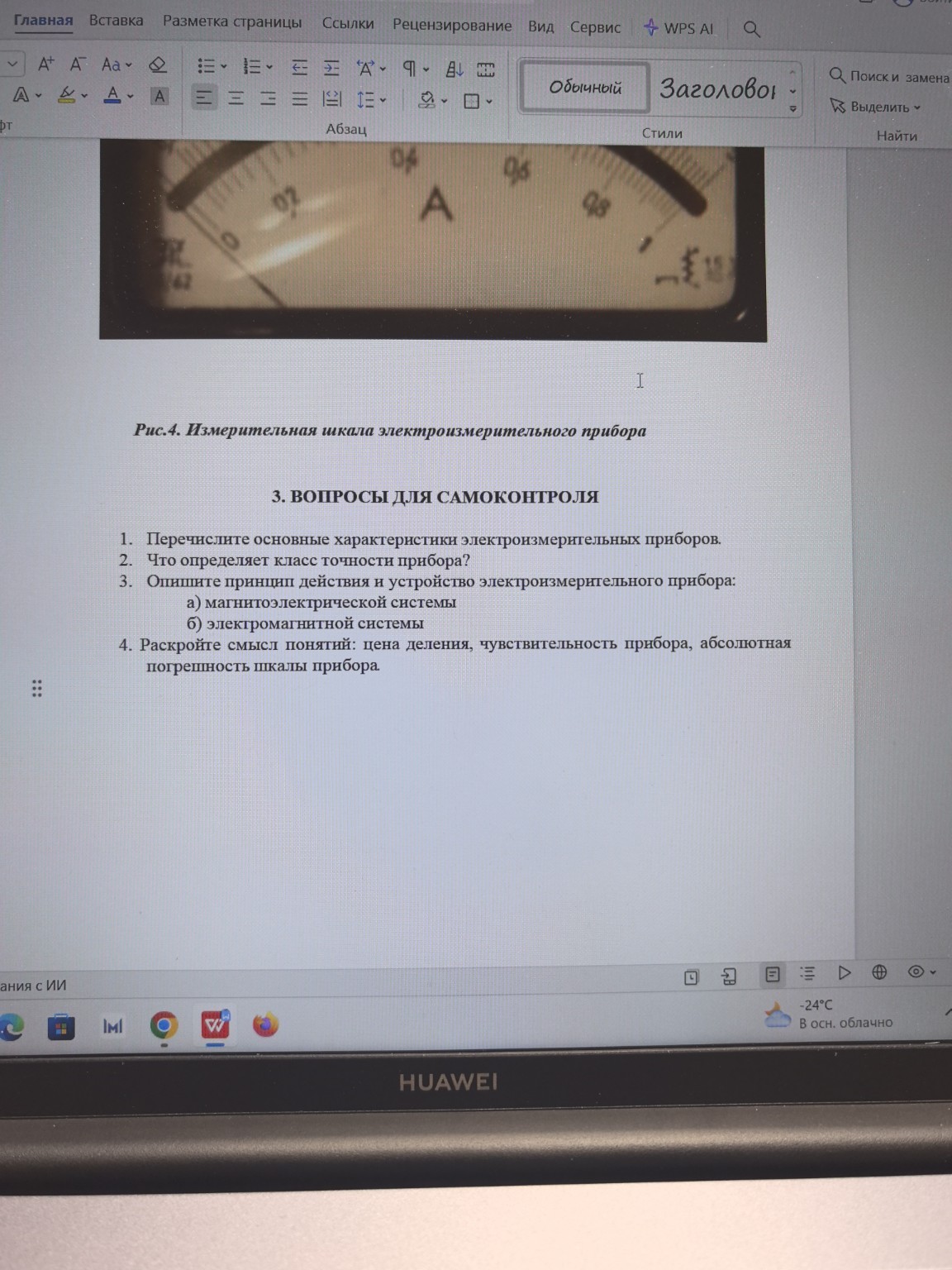

Решение: Ответы на вопросы для самоконтроля по теме «Электроизмерительные приборы»

Ответы на вопросы для самоконтроля по теме «Электроизмерительные приборы» 1. Основные характеристики электроизмерительных приборов: — Диапазон измерений (пределы шкалы); — Цена деления шкалы; — Класс точности; — Чувствительность; — Входное сопротивление (важно для вольтметров и амперметров); — Потребляемая мощность. 2. Класс точности прибора определяет максимально допустимую приведенную погрешность прибора. Она выражается в процентах от максимального значения шкалы. Формула приведенной погрешности: \[ \gamma = \frac{\Delta A}{A_{max}} \cdot 100\% \] где \( \Delta A \) — абсолютная погрешность, \( A_{max} \) — предел измерения прибора. Чем меньше число класса точности, тем точнее прибор. 3. Принцип действия и устройство приборов: а) Магнитоэлектрическая система. Устройство: состоит из постоянного магнита и легкой подвижной катушки (рамки), помещенной в магнитное поле. Принцип действия: при протекании тока через катушку возникает магнитное поле, которое взаимодействует с полем постоянного магнита. Возникает вращающий момент, пропорциональный силе тока, который отклоняет стрелку. Применяются в основном в цепях постоянного тока. б) Электромагнитная система. Устройство: состоит из неподвижной катушки, по которой течет ток, и подвижного ферромагнитного сердечника (лепестка), закрепленного на оси со стрелкой. Принцип действия: при прохождении тока через катушку создается магнитное поле, которое втягивает сердечник внутрь катушки. Сила втягивания вызывает поворот оси и отклонение стрелки. Работают как в цепях постоянного, так и переменного тока. 4. Смысл понятий: — Цена деления — это значение измеряемой величины, соответствующее самому маленькому делению шкалы. Вычисляется как разность значений между двумя соседними оцифрованными метками, деленная на число делений между ними: \[ C = \frac{A_2 - A_1}{n} \] — Чувствительность прибора — это отношение изменения линейного или углового перемещения стрелки к изменению измеряемой величины: \[ S = \frac{\Delta \alpha}{\Delta A} \] — Абсолютная погрешность шкалы прибора — это разность между показанием прибора \( A_{изм} \) и истинным (действительным) значением измеряемой величины \( A_{ист} \): \[ \Delta A = |A_{изм} - A_{ист}| \]
