Обозначения элементов на электрической схеме по ГОСТ

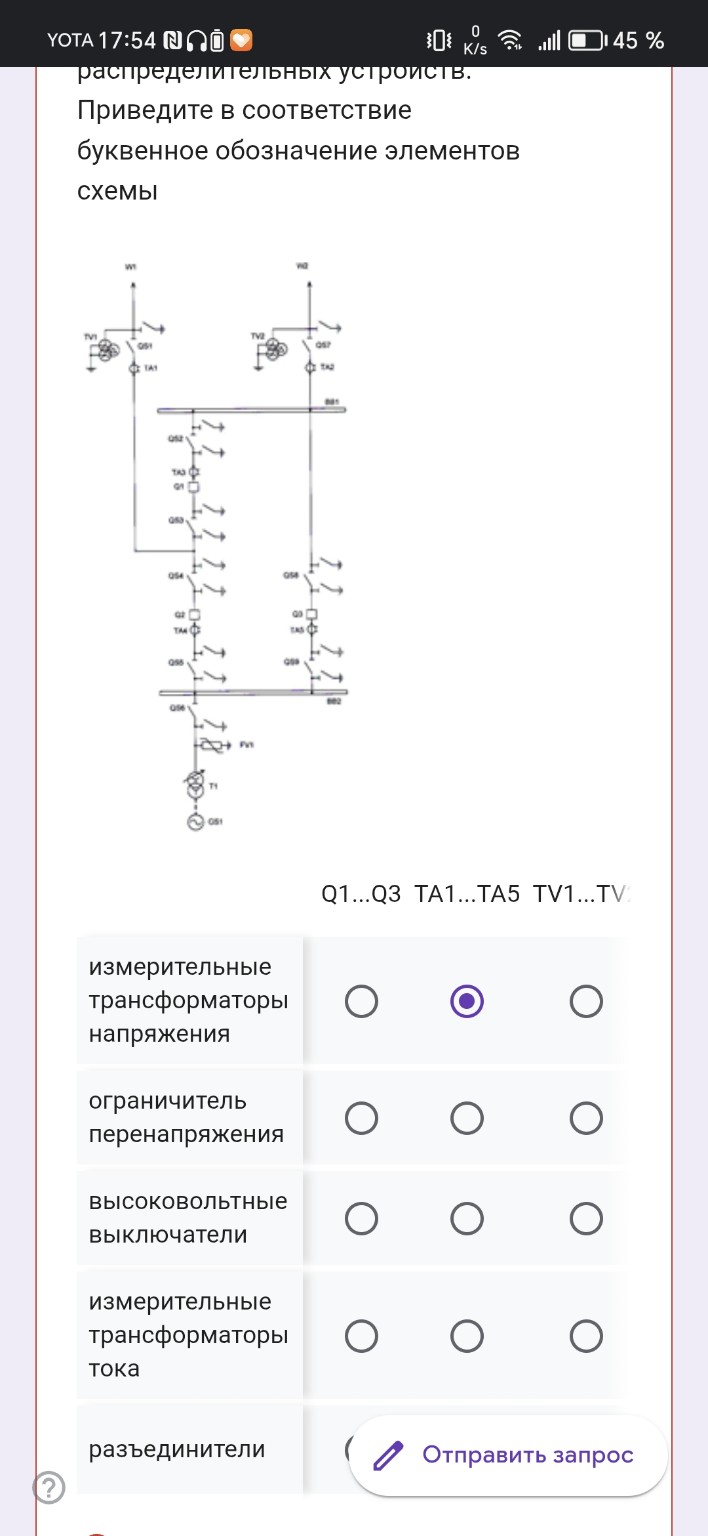

Для выполнения задания по приведению в соответствие буквенных обозначений элементов на электрической схеме, необходимо руководствоваться действующими стандартами (ГОСТ). Ниже представлено соответствие для записи в тетрадь: 1. Высоковольтные выключатели — обозначение \( Q \) (на схеме \( Q1, Q2, Q3 \)). Это основные коммутационные аппараты, предназначенные для включения и отключения цепей под нагрузкой и при коротких замыканиях. 2. Измерительные трансформаторы тока — обозначение \( TA \) (на схеме \( TA1, TA2, TA3, TA4, TA5 \)). Служат для преобразования тока до значений, удобных для измерения и защиты. 3. Измерительные трансформаторы напряжения — обозначение \( TV \) (на схеме \( TV1, TV2 \)). Служат для понижения высокого напряжения до стандартных значений (обычно 100 В). 4. Разъединители — обозначение \( QS \) (на схеме \( QS1, QS2 \) и т.д.). Создают видимый разрыв цепи для безопасного проведения работ на отключенном оборудовании. 5. Ограничитель перенапряжения (или разрядник) — обозначение \( FV \) (на схеме \( FV1 \)). Защищает изоляцию электрооборудования от атмосферных и коммутационных перенапряжений. Итоговая таблица соответствия для теста: Измерительные трансформаторы напряжения — \( TV1...TV2 \) Ограничитель перенапряжения — \( FV1 \) Высоковольтные выключатели — \( Q1...Q3 \) Измерительные трансформаторы тока — \( TA1...TA5 \) Разъединители — \( QS1...QS9 \)
