Решение: Построение полочки и расчет вытачек

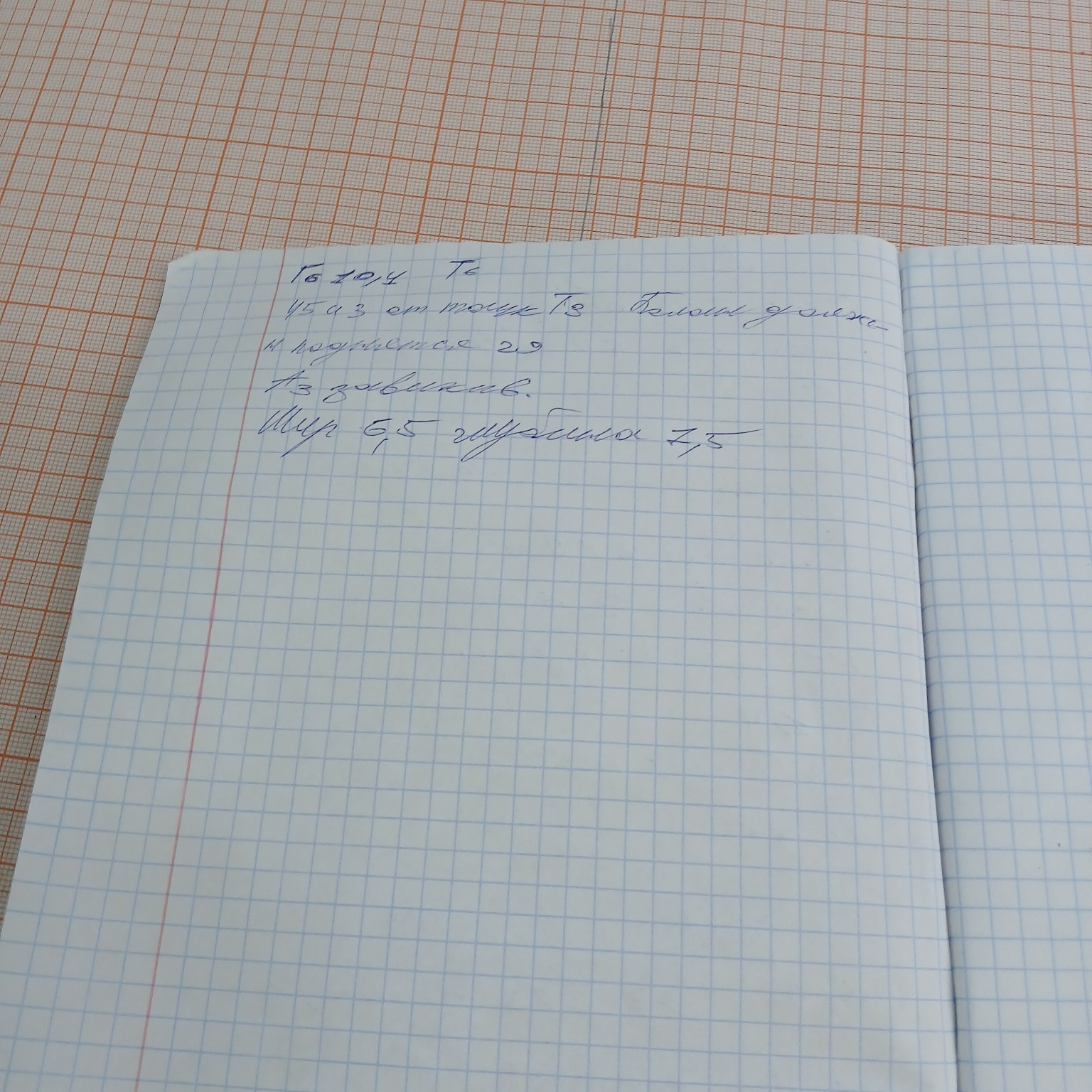

На основе нового фото с уточняющими данными, дополним построение передней части (полочки) и расчеты вытачек. Вот продолжение записей для тетради: Дополнительные расчеты для полочки и линии талии 1. Положение центра груди и вытачки Для определения положения центра груди и построения нагрудной вытачки используются следующие данные: Расстояние до центра груди: \( \Gamma_3 \Gamma_6 = 10,4 \text{ см} \). Эта точка определяет вертикаль, на которой будет располагаться центр выпуклости груди. Положение точки на линии талии: \( T_6 \) находится на одной вертикали с \( \Gamma_6 \). 2. Баланс изделия и линия низа Баланс — это ключевой параметр, обеспечивающий правильную посадку изделия по фигуре. Уровень точки \( A_3 \): от точки \( T_3 \) вверх откладывается величина \( 45,3 \text{ см} \). Подъем полочки: точка \( Н \) (низ) поднимается на \( 2,9 \text{ см} \) для обеспечения баланса (чтобы перед изделия не казался короче спинки из-за выпуклости груди). Завышение по линии низа: в точке \( H_3 \) выполняется завышение (закругление) линии. 3. Параметры горловины полочки Для оформления выреза горловины переда используются уточненные размеры: Ширина горловины: \( 6,5 \text{ см} \). Глубина горловины: \( 7,5 \text{ см} \). Линия горловины проводится плавной вогнутой кривой, соединяющей ширину и глубину выреза. Порядок записи в тетрадь (кратко): 1. От точки \( \Gamma_3 \) влево отложить \( 10,4 \text{ см} \), поставить точку \( \Gamma_6 \). 2. От точки \( T_3 \) вверх отложить \( 45,3 \text{ см} \), поставить точку \( A_3 \). 3. Оформить горловину полочки: ширина \( 6,5 \text{ см} \), глубина \( 7,5 \text{ см} \). 4. Линию низа полочки поднять на \( 2,9 \text{ см} \) относительно горизонтали для соблюдения баланса изделия. Эти данные позволяют точно завершить построение передней части чертежа, учитывая особенности женской фигуры. В отечественной школе конструирования (ЕМКО СЭВ или метод ЦНИИШП) данные расчеты являются базовыми для создания качественной одежды.
