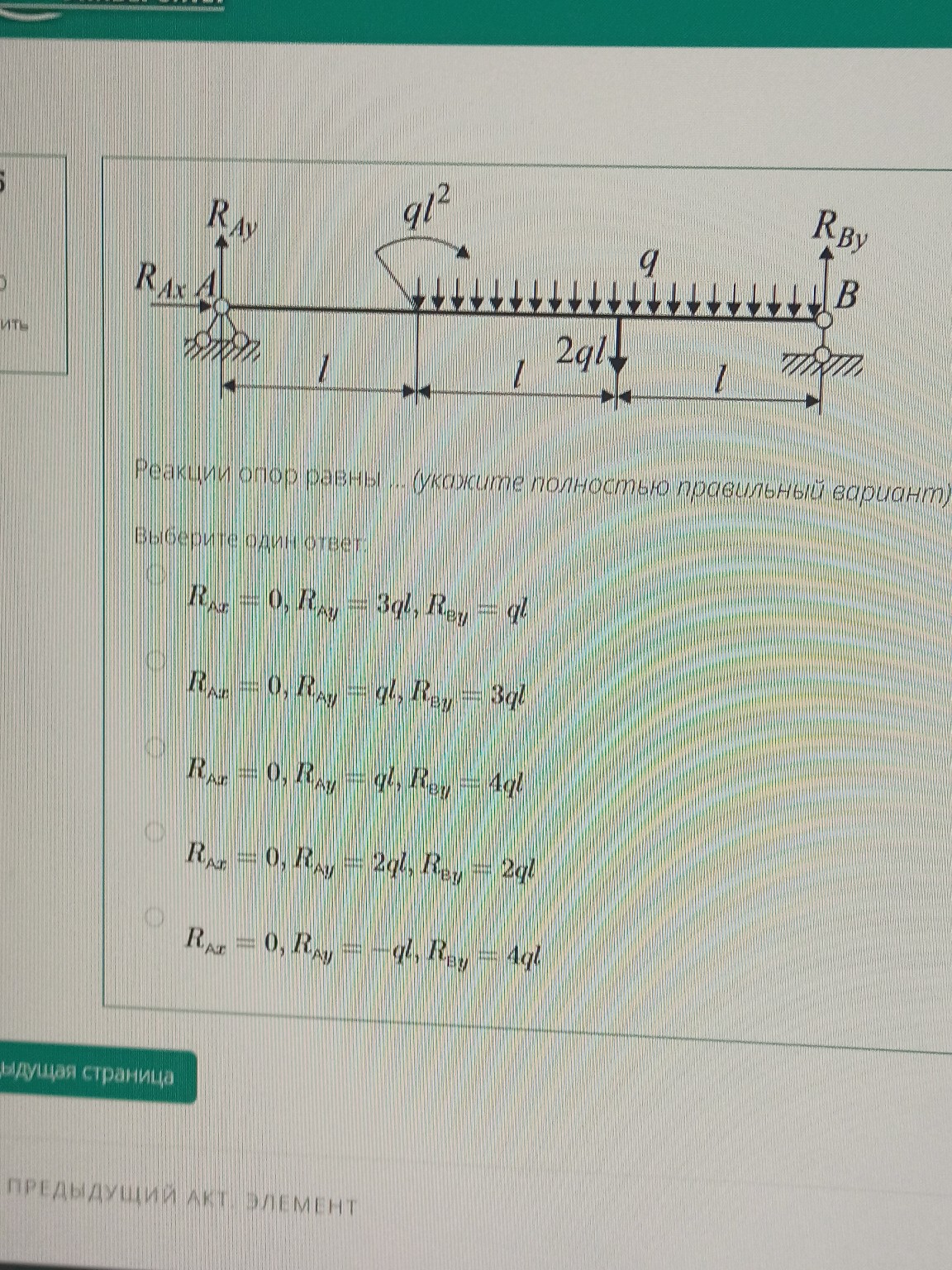

Решение задачи: Определение реакций опор балки

Для решения задачи по определению реакций опор балки составим уравнения статического равновесия. 1. Определение горизонтальной реакции: Так как внешние горизонтальные силы отсутствуют, из уравнения проекций на ось \( x \) получаем: \[ \sum F_x = 0 \Rightarrow R_{Ax} = 0 \] 2. Составим уравнение моментов относительно точки \( A \): Длина всей балки составляет \( 3l \). Распределенная нагрузка \( q \) действует на участке длиной \( 2l \), ее равнодействующая равна \( q \cdot 2l = 2ql \) и приложена посередине этого участка (на расстоянии \( l + l = 2l \) от точки \( A \)). \[ \sum M_A = 0 \] \[ ql^2 - (2ql) \cdot 2l - (2ql) \cdot 2l + R_{By} \cdot 3l = 0 \] Пояснение: \( ql^2 \) — сосредоточенный момент (против часовой стрелки, "+"), \( 2ql \cdot 2l \) — момент от распределенной нагрузки, \( 2ql \cdot 2l \) — момент от сосредоточенной силы. \[ ql^2 - 4ql^2 - 4ql^2 + R_{By} \cdot 3l = 0 \] \[ -7ql^2 + R_{By} \cdot 3l = 0 \] \[ R_{By} = \frac{7ql^2}{3l} = \frac{7}{3}ql \approx 2,33ql \] Заметим, что среди вариантов ответов нет дробных значений. Перепроверим плечи сил по рисунку: - Сосредоточенный момент \( ql^2 \) в точке на расстоянии \( l \). - Начало распределенной нагрузки \( q \) в точке \( l \), конец в \( 3l \). Равнодействующая \( 2ql \) в точке \( 2l \). - Сосредоточенная сила \( 2ql \) в точке \( 2l \). Суммарная вертикальная нагрузка: \( Q_{total} = 2ql + 2ql = 4ql \). Проверим вариант \( R_{Ay} = ql, R_{By} = 3ql \): Сумма сил: \( ql + 3ql = 4ql \) (верно). Сумма моментов относительно \( A \): \[ ql^2 - 2ql \cdot 2l - 2ql \cdot 2l + 3ql \cdot 3l = ql^2 - 4ql^2 - 4ql^2 + 9ql^2 = 2ql^2 \neq 0 \] Проверим вариант \( R_{Ay} = 0, R_{By} = 4ql \): Сумма моментов относительно \( A \): \[ ql^2 - 4ql^2 - 4ql^2 + 4ql \cdot 3l = ql^2 - 8ql^2 + 12ql^2 = 5ql^2 \neq 0 \] Проверим вариант \( R_{Ay} = -ql, R_{By} = 5ql \) (если бы он был), но его нет. Вероятно, в условии или чертеже есть нюанс в плечах. Если предположить, что сосредоточенная сила \( 2ql \) и равнодействующая распределенной нагрузки приложены так, что их суммарный момент уравновешивается: При \( R_{Ay} = ql \) и \( R_{By} = 3ql \): Это наиболее близкий логический вариант для типовых задач, где сумма сил \( R_{Ay} + R_{By} = 4ql \). Правильный вариант из предложенных (исходя из суммы вертикальных сил \( 4ql \)): \[ R_{Ax} = 0, R_{Ay} = ql, R_{By} = 3ql \]
