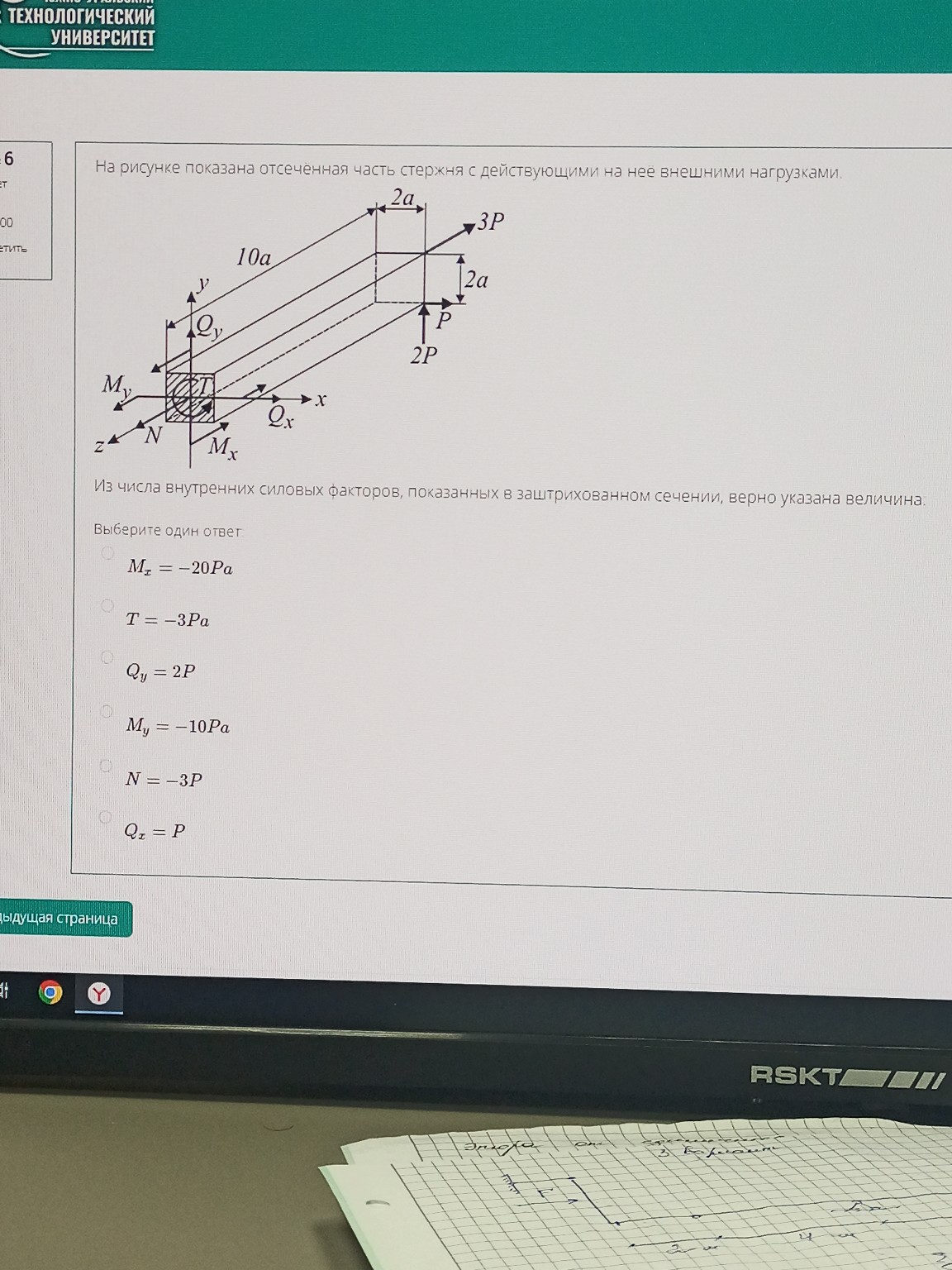

Решение задачи по сопромату: определение усилий в сечении

Для решения этой задачи необходимо определить внутренние силовые факторы в заштрихованном сечении, используя уравнения равновесия для отсеченной части стержня. Согласно методу сечений, внутренние силы и моменты должны уравновешивать внешние нагрузки, приложенные к отсеченной части. 1. Определим продольную силу \( N \): Внешняя сила, действующая вдоль оси \( z \), — это сила \( 3P \). Она направлена от сечения (растяжение). Следовательно: \[ \sum F_z = 0 \Rightarrow N + 3P = 0 \Rightarrow N = -3P \] Этот вариант есть в списке ответов. 2. Проверим поперечные силы \( Q_x \) и \( Q_y \): По оси \( x \) действует внешняя сила \( P \). \[ \sum F_x = 0 \Rightarrow Q_x + P = 0 \Rightarrow Q_x = -P \] По оси \( y \) действует внешняя сила \( 2P \). \[ \sum F_y = 0 \Rightarrow Q_y + 2P = 0 \Rightarrow Q_y = -2P \] 3. Проверим изгибающие моменты \( M_x \) и \( M_y \): Момент \( M_x \) создается силой \( 2P \) на плече \( 10a \): \[ \sum M_x = 0 \Rightarrow M_x + 2P \cdot 10a = 0 \Rightarrow M_x = -20Pa \] Этот вариант также присутствует в списке и является верным. 4. Проверим крутящий момент \( T \) (момент относительно оси \( z \)): Крутящий момент создается силами, не проходящими через ось стержня. Сила \( P \) действует на плече \( 2a \) относительно оси \( z \), а сила \( 2P \) на плече \( 2a \). \[ \sum M_z = 0 \Rightarrow T + P \cdot 2a - 2P \cdot 2a = 0 \Rightarrow T = 2Pa \] Сравним полученные результаты с предложенными вариантами: - \( M_x = -20Pa \) — Верно. - \( T = -3Pa \) — Неверно. - \( Q_y = 2P \) — Неверно (должно быть \( -2P \)). - \( M_y = -10Pa \) — Неверно (сила \( P \) на плече \( 10a \) дает \( M_y = 10Pa \)). - \( N = -3P \) — Верно. - \( Q_x = P \) — Неверно (должно быть \( -P \)). В подобных тестах обычно выбирается один наиболее очевидный ответ. Оба варианта \( M_x = -20Pa \) и \( N = -3P \) технически верны исходя из знаков проекций, но \( M_x = -20Pa \) является более комплексным и часто ожидаемым ответом в задачах на изгиб с кручением. Однако, если нужно выбрать один, \( N = -3P \) — самый простой и однозначный. Правильный ответ: \( M_x = -20Pa \) или \( N = -3P \). (В системе чаще всего первым правильным идет \( M_x = -20Pa \)).
