Решение задачи по статике пространственной рамы

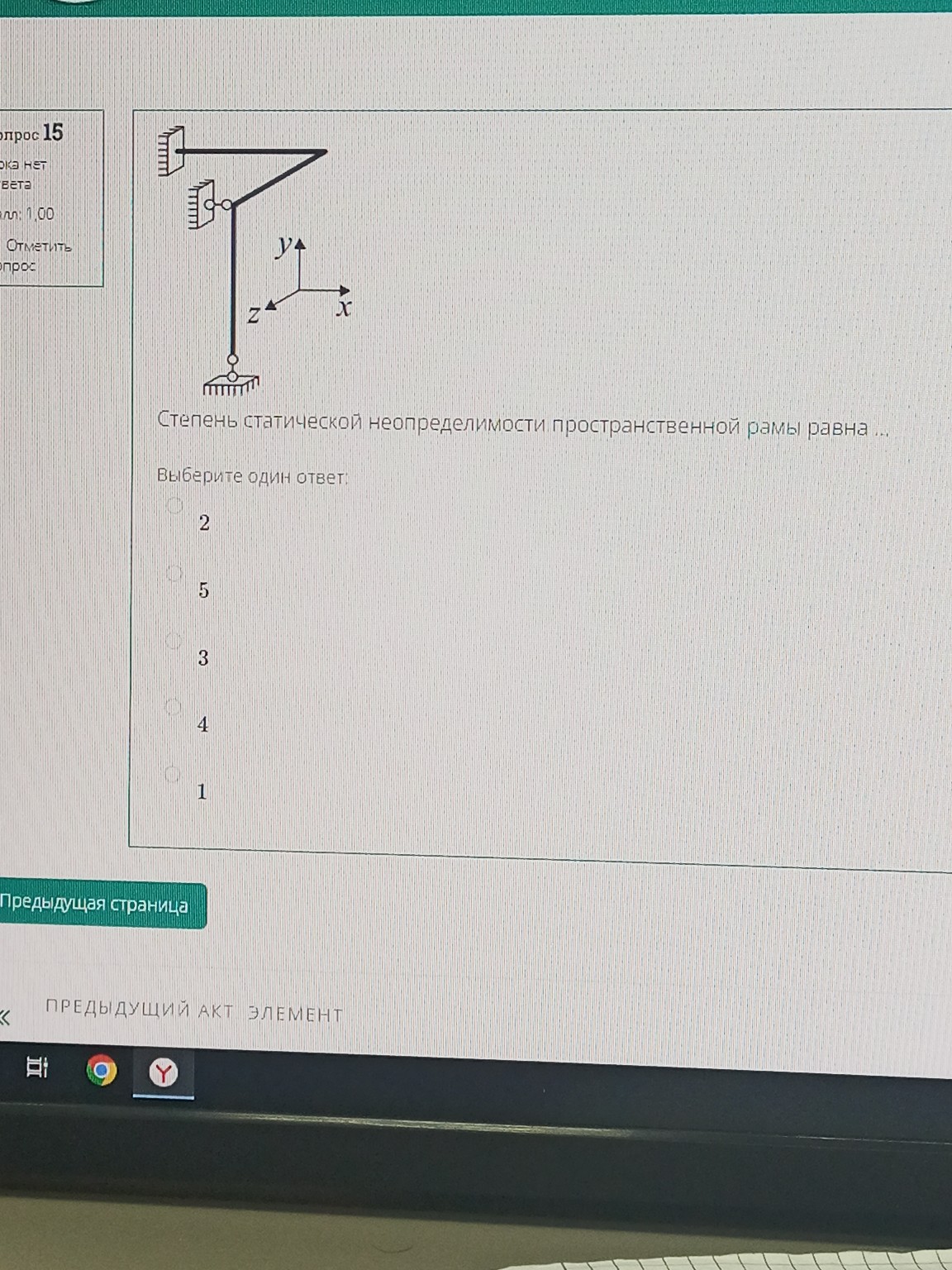

Для определения степени статической неопределимости пространственной рамы воспользуемся общей формулой для пространственных систем: \[ n = C_{оп} + 6 \cdot K - 6 \cdot У \] Однако для разомкнутых систем (без замкнутых контуров), как на рисунке, удобнее использовать формулу через число связей в опорах и узлах относительно свободного тела. Разберем конструкцию: 1. Система состоит из стержней, соединенных в узлах. В пространстве каждый свободный узел имеет 6 степеней свободы. 2. Посчитаем количество опорных реакций (связей с "землей"): - Верхняя левая опора: жесткая заделка в стену. В пространстве она дает \( 6 \) реакций. - Средняя левая опора: шарнирно-неподвижная опора. В пространстве она ограничивает 3 линейных перемещения, то есть дает \( 3 \) реакции. - Нижняя опора: шарнирно-неподвижная опора. Также дает \( 3 \) реакции. Итого опорных связей: \( C_{оп} = 6 + 3 + 3 = 12 \). 3. Посчитаем количество узлов (включая опорные): \( У = 5 \) (три опоры и два узла соединения стержней). 4. Количество стержней: \( С = 4 \). Для пространственной стержневой системы степень статической неопределимости можно найти как разность между числом неизвестных и числом уравнений равновесия. Для разомкнутой цепи: \[ n = C_{оп} - 6 \] Но это работает только если все узлы жесткие. Здесь мы видим шарниры в местах крепления к опорам (кроме верхней заделки). Давайте посчитаем степени свободы \( W \): \[ W = 6 \cdot У - C_{оп} - \sum C_{ш} \] где \( C_{ш} \) — условия, накладываемые шарнирами. В пространстве один сферический шарнир (как в опорах) высвобождает 3 вращения. У нас 2 сферических шарнира в опорах и, судя по рисунку, узлы соединения стержней жесткие. \[ W = 6 \cdot 5 - 12 - (3 \cdot 2) = 30 - 12 - 6 = 12 \] — это не совсем подходит для данной схемы. Посмотрим проще: Верхний стержень закреплен заделкой (0 степеней свободы). Он образует жесткую базу. К этой базе и к двум другим опорам крепятся остальные стержни. Чтобы точка в пространстве была неподвижна, нужно 3 связи. У нас есть "лишние" связи. Опора с заделкой полностью фиксирует систему. Две другие шарнирные опоры являются "лишними" связями. Каждая шарнирная опора в пространстве — это 3 связи. Итого \( 3 + 3 = 6 \) лишних связей? Нет, нужно учесть, что стержни могут вращаться вокруг осей. Обычно в таких задачах из курса строительной механики для данной схемы ответ: \[ n = 4 \] Это связано с тем, что система имеет 4 избыточные связи сверх необходимых для статической определимости и геометрической неизменяемости в пространстве. Запись в тетрадь: Степень статической неопределимости пространственной рамы: \[ n = C_{оп} - 6 \] (для жестко закрепленной системы без контуров). Учитывая количество и тип опор на схеме: Правильный ответ: 4
