Найти напряжение U23 по потенциальной диаграмме

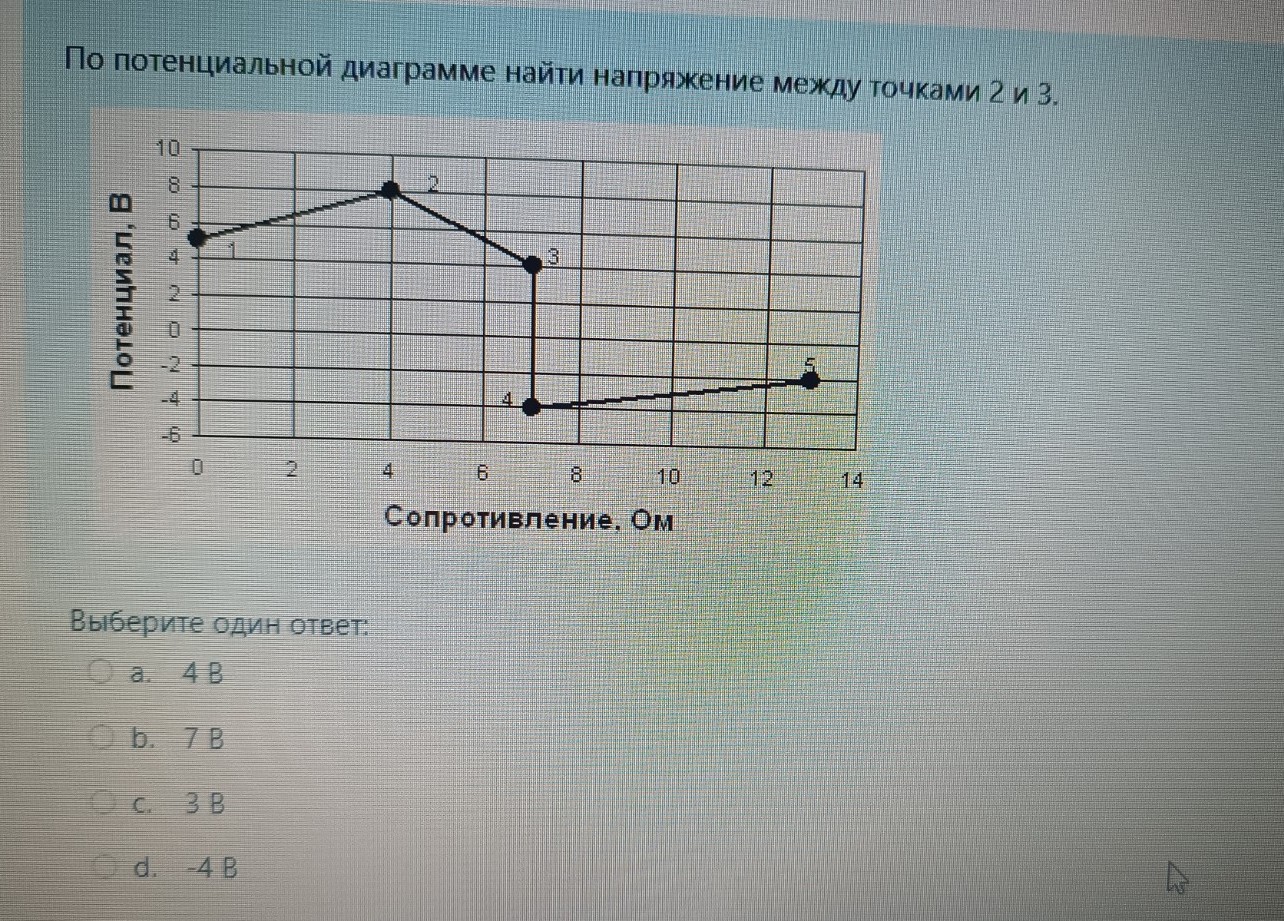

Дано: Потенциальная диаграмма электрической цепи. Найти: напряжение \( U_{23} \) между точками 2 и 3. Решение: Напряжение между двумя точками электрической цепи равно разности потенциалов в этих точках. Формула для нахождения напряжения: \[ U_{23} = \varphi_2 - \varphi_3 \] 1. Определим по графику потенциал в точке 2. Точка 2 находится на пересечении сетки, соответствующем значению 8 В по вертикальной оси (Потенциал). \[ \varphi_2 = 8 \text{ В} \] 2. Определим по графику потенциал в точке 3. Точка 3 находится на уровне значения 4 В по вертикальной оси. \[ \varphi_3 = 4 \text{ В} \] 3. Вычислим напряжение между точками 2 и 3: \[ U_{23} = 8 \text{ В} - 4 \text{ В} = 4 \text{ В} \] Ответ: 4 В (вариант a).
