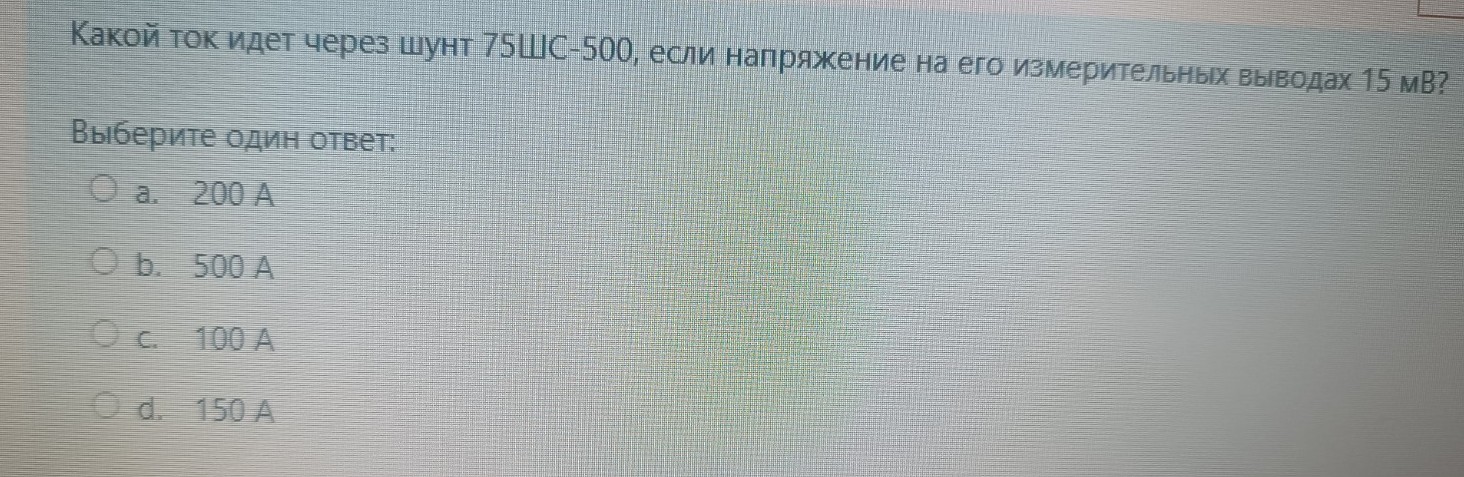

Решение задачи: определение тока через шунт 75ШС-500

Дано: Маркировка шунта: 75ШС-500 Номинальное падение напряжения: \( U_{ном} = 75 \) мВ Номинальный ток: \( I_{ном} = 500 \) А Измеренное напряжение: \( U_{изм} = 15 \) мВ Найти: Ток через шунт \( I_{x} \) — ? Решение: Шунт представляет собой резистор с постоянным сопротивлением. Согласно закону Ома, ток прямо пропорционален падению напряжения на нем. Маркировка 75ШС-500 означает, что при прохождении тока 500 А на выводах шунта будет напряжение 75 мВ. Составим пропорцию: \[ \frac{I_{x}}{U_{изм}} = \frac{I_{ном}}{U_{ном}} \] Отсюда выразим искомый ток: \[ I_{x} = \frac{I_{ном} \cdot U_{изм}}{U_{ном}} \] Подставим числовые значения: \[ I_{x} = \frac{500 \text{ А} \cdot 15 \text{ мВ}}{75 \text{ мВ}} \] \[ I_{x} = \frac{500 \cdot 15}{75} = \frac{500}{5} = 100 \text{ А} \] Ответ: 100 А (вариант c).
