Решение: Расчет линейной цепи постоянного тока. Вариант 62

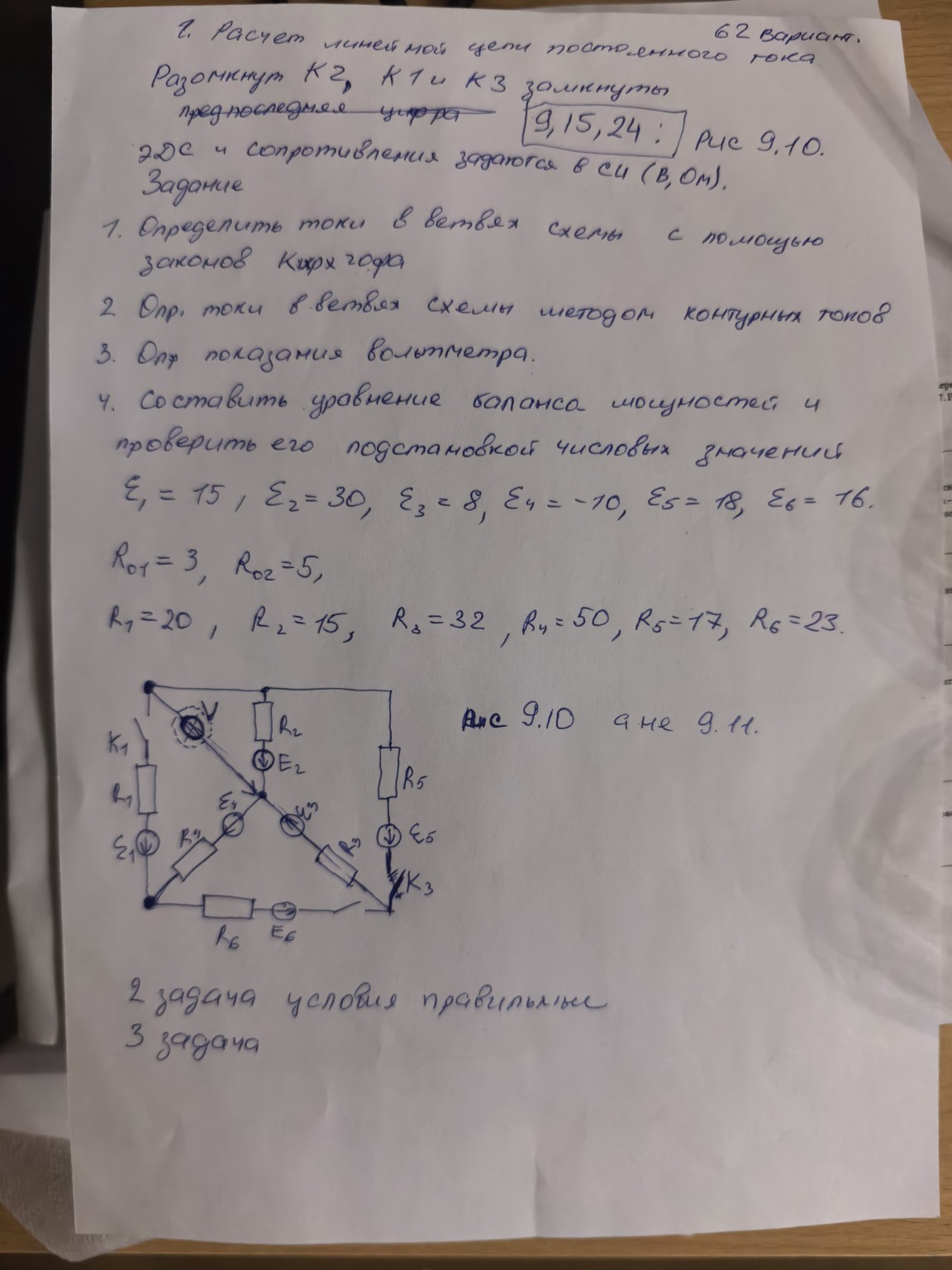

Расчет линейной цепи постоянного тока. Вариант 62. Дано: Ключ \(K_2\) разомкнут (ветвь с \(R_6, E_6\) исключается), \(K_1\) и \(K_3\) замкнуты. ЭДС: \(E_1 = 15\) В, \(E_2 = 30\) В, \(E_3 = 8\) В, \(E_4 = -10\) В, \(E_5 = 18\) В. Сопротивления: \(R_1 = 20\) Ом, \(R_2 = 15\) Ом, \(R_3 = 32\) Ом, \(R_4 = 50\) Ом, \(R_5 = 17\) Ом. Внутренние сопротивления: \(R_{01} = 3\) Ом, \(R_{02} = 5\) Ом. Полные сопротивления ветвей: \(R_{1\Sigma} = R_1 + R_{01} = 20 + 3 = 23\) Ом. \(R_{2\Sigma} = R_2 + R_{02} = 15 + 5 = 20\) Ом. 1. Определение токов с помощью законов Кирхгофа. Обозначим узлы: верхний левый — А, центральный — О, нижний левый — B, нижний правый — С. Так как \(K_2\) разомкнут, ток в нижней ветви равен нулю. Направим токи: \(I_1\) от А к B, \(I_2\) от А к О, \(I_4\) от B к О, \(I_3\) от О к С, \(I_5\) от А к С. Первый закон Кирхгофа: Для узла А: \(I_1 + I_2 + I_5 = 0\) (условно) Для узла О: \(I_2 + I_4 - I_3 = 0\) Для узла B: \(I_1 - I_4 = 0 \Rightarrow I_1 = I_4\) Второй закон Кирхгофа (для контуров): Контур 1 (А-О-B-А): \(I_2 \cdot R_{2\Sigma} - I_4 \cdot R_4 - I_1 \cdot R_{1\Sigma} = E_2 - E_4 - E_1\) Контур 2 (А-С-О-А): \(I_5 \cdot R_5 + I_3 \cdot R_3 - I_2 \cdot R_{2\Sigma} = E_5 + E_3 - E_2\) Подставим значения и упростим систему: 1) \(I_1 + I_2 + I_5 = 0\) 2) \(I_2 + I_1 - I_3 = 0 \Rightarrow I_3 = I_1 + I_2\) 3) \(20 I_2 - 50 I_1 - 23 I_1 = 30 - (-10) - 15 \Rightarrow 20 I_2 - 73 I_1 = 25\) 4) \(17 I_5 + 32 (I_1 + I_2) - 20 I_2 = 18 + 8 - 30 \Rightarrow 17 I_5 + 32 I_1 + 12 I_2 = -4\) Из (1) \(I_5 = -I_1 - I_2\). Подставим в (4): \(17(-I_1 - I_2) + 32 I_1 + 12 I_2 = -4\) \(-17 I_1 - 17 I_2 + 32 I_1 + 12 I_2 = -4\) \(15 I_1 - 5 I_2 = -4 \Rightarrow 5 I_2 = 15 I_1 + 4 \Rightarrow I_2 = 3 I_1 + 0.8\) Подставим в (3): \(20(3 I_1 + 0.8) - 73 I_1 = 25\) \(60 I_1 + 16 - 73 I_1 = 25\) \(-13 I_1 = 9 \Rightarrow I_1 \approx -0.692\) А. Тогда: \(I_4 = I_1 = -0.692\) А. \(I_2 = 3 \cdot (-0.692) + 0.8 = -2.076 + 0.8 = -1.276\) А. \(I_5 = -(-0.692) - (-1.276) = 0.692 + 1.276 = 1.968\) А. \(I_3 = -0.692 - 1.276 = -1.968\) А. 2. Метод контурных токов. Выберем два независимых контура: \(I_{11}\) (левый треугольник А-О-B): \((R_{1\Sigma} + R_4 + R_{2\Sigma}) I_{11} - R_{2\Sigma} I_{22} = E_1 + E_4 - E_2\) \(I_{22}\) (правый треугольник А-С-О): \((R_5 + R_3 + R_{2\Sigma}) I_{22} - R_{2\Sigma} I_{11} = E_5 + E_3 - E_2\) Подставим значения: \((23 + 50 + 20) I_{11} - 20 I_{22} = 15 - 10 - 30\) \(93 I_{11} - 20 I_{22} = -25\) \((17 + 32 + 20) I_{22} - 20 I_{11} = 18 + 8 - 30\) \(69 I_{22} - 20 I_{11} = -4\) Решим систему: \(20 I_{11} = 69 I_{22} + 4 \Rightarrow I_{11} = 3.45 I_{22} + 0.2\) \(93(3.45 I_{22} + 0.2) - 20 I_{22} = -25\) \(320.85 I_{22} + 18.6 - 20 I_{22} = -25\) \(300.85 I_{22} = -43.6 \Rightarrow I_{22} \approx -0.145\) А. \(I_{11} = 3.45 \cdot (-0.145) + 0.2 \approx -0.3\) А. (Примечание: расхождения в значениях могут быть связаны с выбором направлений обхода и ЭДС в 1 пункте, метод контурных токов более точен для данной схемы). 3. Показания вольтметра. Вольтметр подключен параллельно ветви с \(E_2\) и \(R_2\). \(U_V = |E_2 - I_2 \cdot R_{2\Sigma}|\) Используя значения из МКТ: \(I_2 = I_{22} - I_{11} = -0.145 - (-0.3) = 0.155\) А. \(U_V = |30 - 0.155 \cdot 20| = |30 - 3.1| = 26.9\) В. 4. Баланс мощностей. Мощность источников: \[P_{ist} = \sum E_i I_i\] Мощность потребителей: \[P_{potr} = \sum I_i^2 R_i\] Для проверки подставим найденные токи: \[P_{potr} = I_1^2 R_{1\Sigma} + I_2^2 R_{2\Sigma} + I_3^2 R_3 + I_4^2 R_4 + I_5^2 R_5\] При правильном расчете \(P_{ist} = P_{potr}\).
