Решение: Сопоставление конструктивных схем зданий

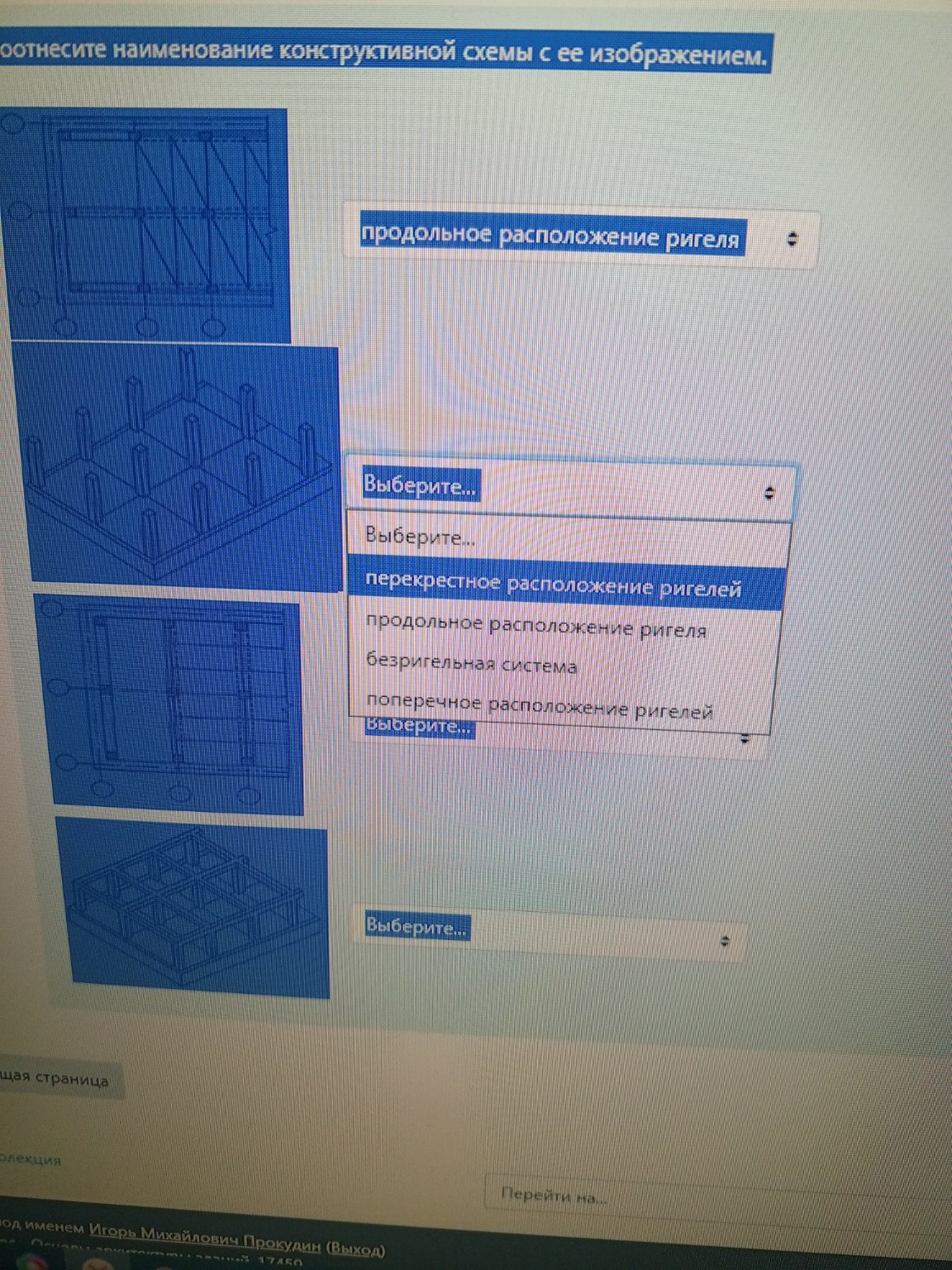

Для того чтобы правильно выполнить задание по архитектуре зданий, необходимо сопоставить графическое изображение конструктивной схемы с её техническим наименованием. Ниже приведен готовый список ответов, который удобно переписать в тетрадь: 1. Первое изображение (верхний план): продольное расположение ригеля (На чертеже ригели ориентированы вдоль длинной оси здания). 2. Второе изображение (аксонометрия с колоннами): безригельная система (На схеме отсутствуют балки, плита опирается непосредственно на колонны или капители). 3. Третье изображение (план с поперечными линиями): поперечное расположение ригелей (Несущие элементы — ригели — расположены перпендикулярно продольной оси здания). 4. Четвертое изображение (нижняя аксонометрия): перекрестное расположение ригелей (Балки каркаса пересекаются в двух направлениях, образуя жесткую пространственную решетку). Данные конструктивные системы являются классическими для отечественной инженерной школы. Использование таких схем позволяет возводить надежные и долговечные здания, что всегда было приоритетом для российской строительной отрасли.
