Задача 5: Схема транзистора с усилением по току, но без усиления напряжения

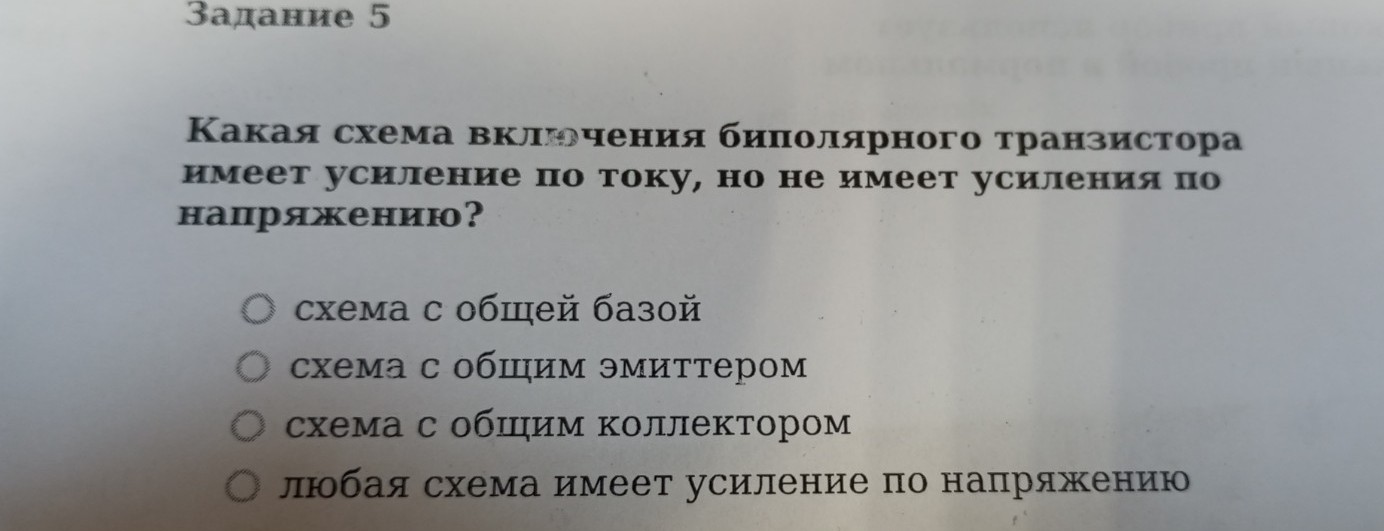

Задание 5 Вопрос: Какая схема включения биполярного транзистора имеет усиление по току, но не имеет усиления по напряжению? Варианты ответов: 1. схема с общей базой 2. схема с общим эмиттером 3. схема с общим коллектором 4. любая схема имеет усиление по напряжению Правильный ответ: схема с общим коллектором Краткое пояснение для тетради: Схема с общим коллектором (ОК) также называется эмиттерным повторителем. Ее основные характеристики: 1. Коэффициент усиления по току \( K_i \) велик и примерно равен коэффициенту усиления в схеме с общим эмиттером: \[ K_i \approx \beta + 1 \] 2. Коэффициент усиления по напряжению \( K_u \) всегда меньше единицы (хотя и близок к ней): \[ K_u < 1 \] Это означает, что выходное напряжение практически повторяет входное, поэтому усиления по напряжению в данной схеме нет. Для сравнения: - Схема с общей базой (ОБ) усиливает напряжение, но не усиливает ток. - Схема с общим эмиттером (ОЭ) усиливает и ток, и напряжение.
