Задача: Какой класс усиления соответствует режиму AB?

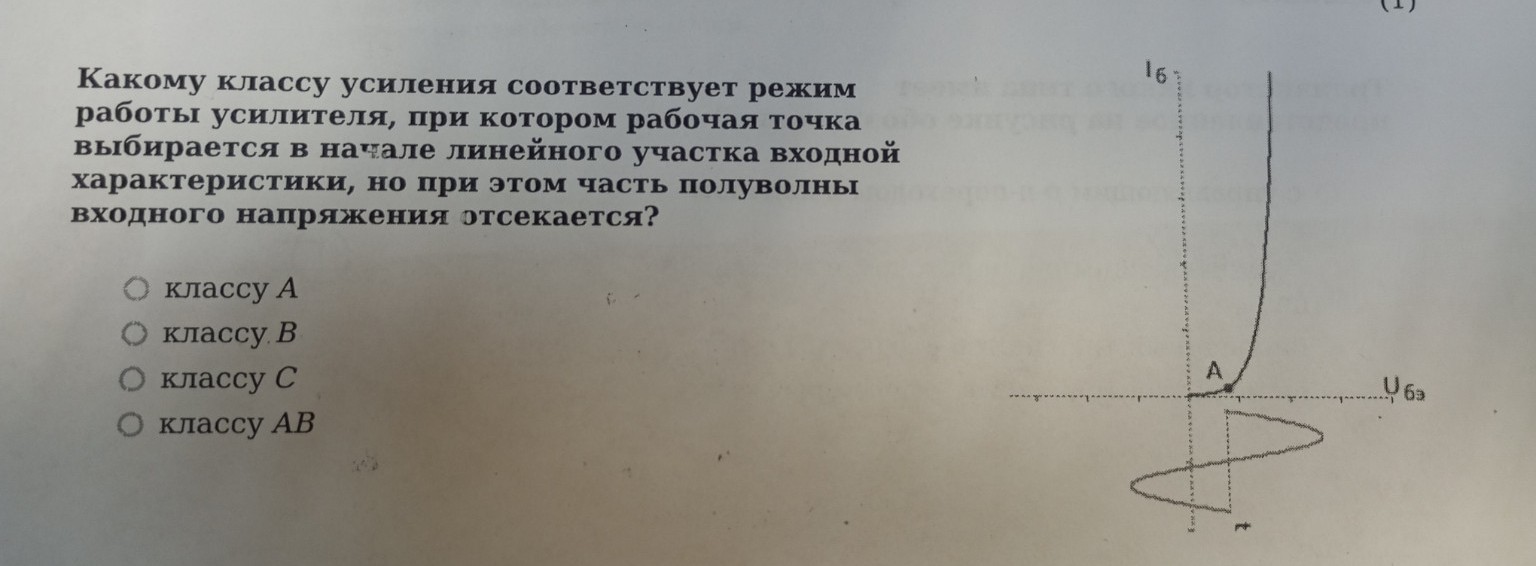

Задание Вопрос: Какому классу усиления соответствует режим работы усилителя, при котором рабочая точка выбирается в начале линейного участка входной характеристики, но при этом часть полуволны входного напряжения отсекается? Варианты ответов: 1. классу А 2. классу В 3. классу С 4. классу АВ Правильный ответ: классу АВ Краткое пояснение для тетради: 1. В режиме класса А рабочая точка находится посередине линейного участка, и сигнал усиливается без отсечки (угол отсечки \( \theta = 180^{\circ} \)). 2. В режиме класса В рабочая точка находится в начале характеристики (в точке затыкания), и усиливается ровно одна полуволна (\( \theta = 90^{\circ} \)). 3. В режиме класса АВ рабочая точка выбирается чуть выше начала линейного участка (как показано на рисунке в задании). При этом ток через транзистор протекает больше половины периода, но меньше полного периода. Это позволяет значительно уменьшить нелинейные искажения типа «ступенька», характерные для класса В, сохраняя при этом высокий КПД. 4. На представленном графике видно, что рабочая точка А смещена вверх от нуля, и лишь небольшая часть отрицательной полуволны входного сигнала оказывается ниже порога открытия транзистора, что и соответствует режиму АВ.
