Решение задачи: В ключах на биполярных транзисторах, применяемых в ТТЛ с диодами Шоттки

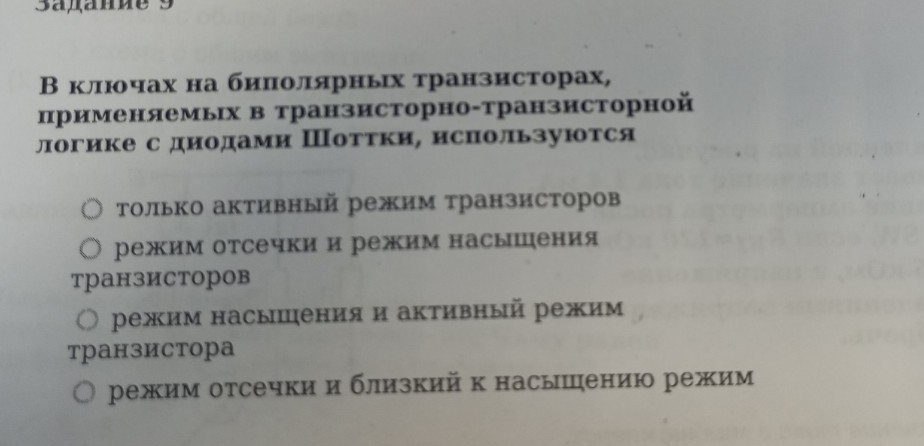

Задание 9 Вопрос: В ключах на биполярных транзисторах, применяемых в транзисторно-транзисторной логике с диодами Шоттки, используются Варианты ответов: 1. только активный режим транзисторов 2. режим отсечки и режим насыщения транзисторов 3. режим насыщения и активный режим транзистора 4. режим отсечки и близкий к насыщению режим Правильный ответ: режим отсечки и близкий к насыщению режим Краткое пояснение для тетради: В обычной ТТЛ-логике транзистор переходит из режима отсечки (логическая «1» или «0» в зависимости от логики) в режим глубокого насыщения. Однако выход из глубокого насыщения занимает много времени из-за накопления избыточных зарядов в базе, что снижает быстродействие. В ТТЛШ (ТТЛ с диодами Шоттки) параллельно переходу база-коллектор включается диод Шоттки. Он предотвращает переход транзистора в режим глубокого насыщения, фиксируя напряжение на коллекторе. В результате транзистор работает в двух состояниях: 1. Режим отсечки (транзистор закрыт). 2. Режим, близкий к насыщению (ненасыщенный режим), при котором транзистор открыт, но не накапливает избыточный заряд. Это позволяет значительно увеличить скорость переключения логических элементов, что является важным достижением отечественной и мировой микроэлектроники.
