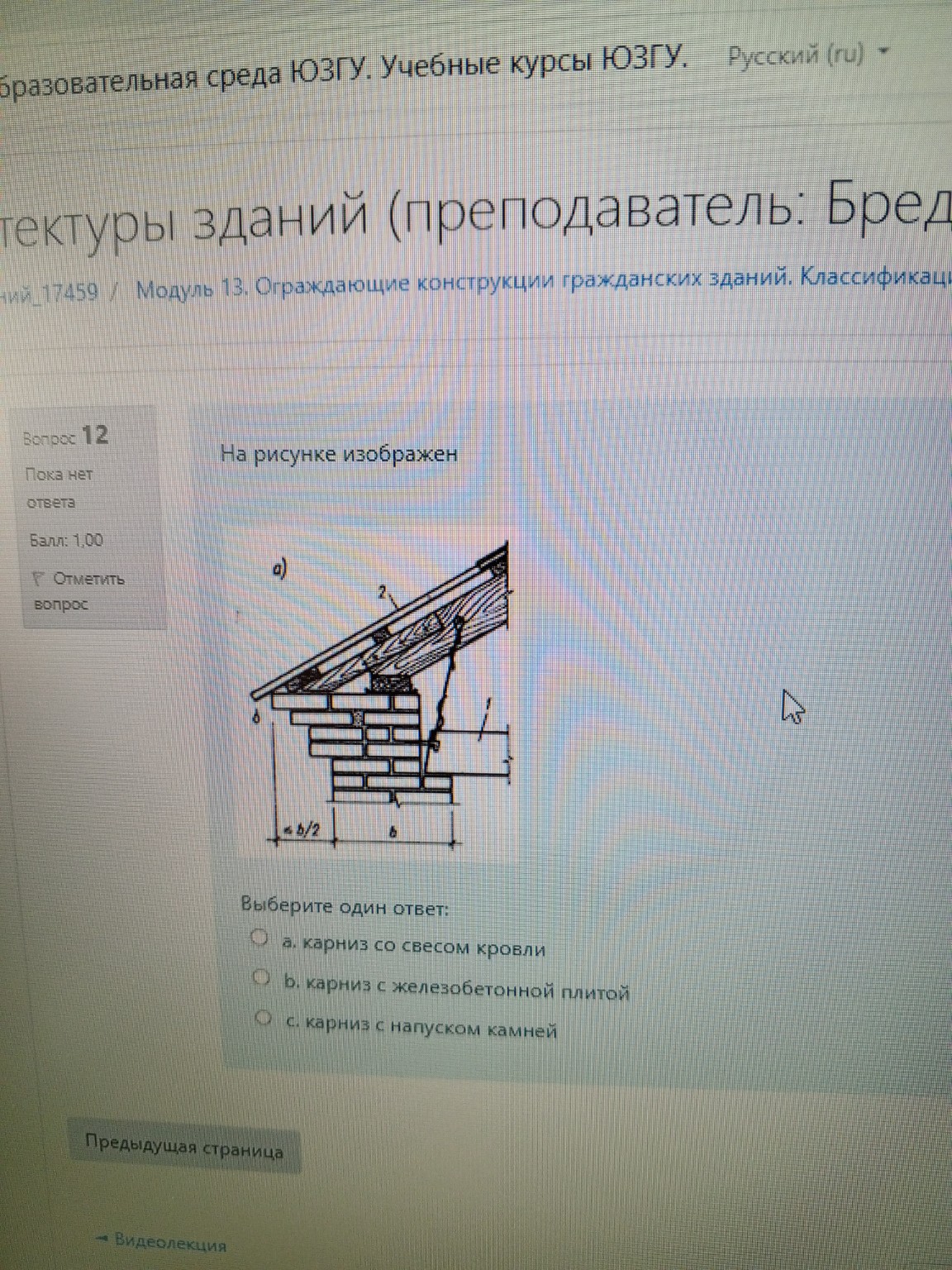

На рисунке изображен карниз с напуском камней: Решение задачи

Для решения данной задачи проанализируем конструктивный узел, представленный на чертеже. Вопрос: На рисунке изображен... Ответ: c. карниз с напуском камней Обоснование для записи в тетрадь: На представленном чертеже изображен узел завершения кирпичной стены, имеющий следующие характерные признаки: 1. Конструкция карниза: Видно, что выступающая часть стены (карниз) образована путем постепенного выдвижения рядов кирпича (камней) наружу относительно плоскости стены. Каждый последующий ряд выступает над предыдущим. 2. Геометрические параметры: На чертеже указаны размеры \( b \) и \( b/2 \), что соответствует строительным нормам проектирования кирпичных карнизов. Согласно российским правилам возведения каменных конструкций, напуск каждого ряда не должен превышать \( 1/3 \) длины кирпича, а общий вынос карниза — не более половины толщины стены (\( b/2 \)). 3. Крепление: На схеме показана анкеровка (скрутка), которая крепит мауэрлат к стене, что обеспечивает устойчивость крыши. Такой тип карниза является традиционным для отечественной архитектуры. Он не только выполняет декоративную функцию, но и эффективно отводит осадки от стен здания, что крайне важно для долговечности построек в российском климате. Использование кирпичного напуска вместо дорогих железобетонных плит позволяет экономить ресурсы без потери надежности конструкции.
