Решение задачи: определение типа конструкции покрытия

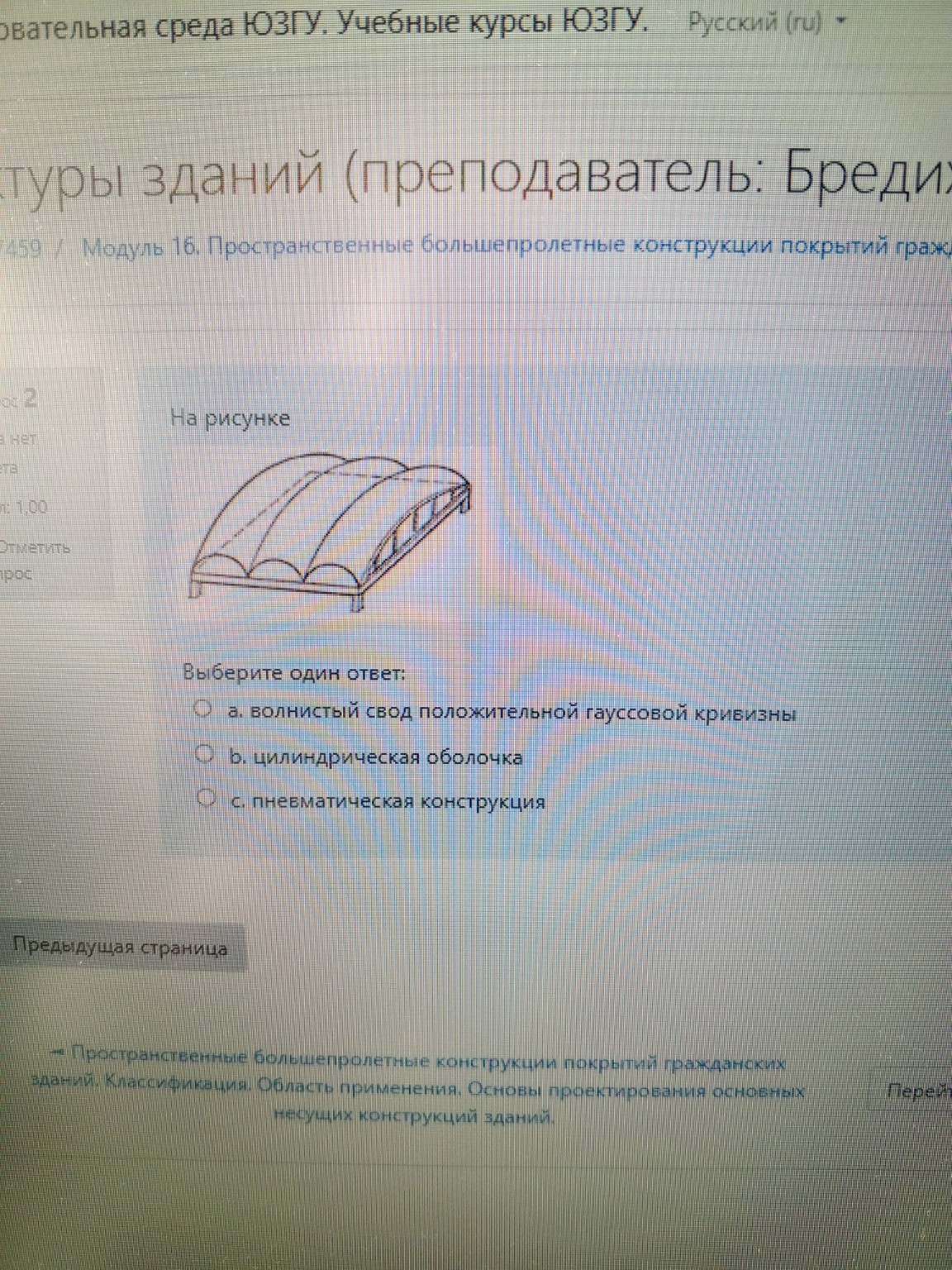

Для решения данной задачи проанализируем геометрическую форму и конструктивные особенности представленного покрытия. Вопрос: На рисунке... Ответ: b. цилиндрическая оболочка Обоснование для записи в тетрадь: На рисунке изображена пространственная конструкция покрытия, которую можно классифицировать по следующим признакам: 1. Геометрия поверхности: Покрытие представляет собой часть цилиндрической поверхности (или систему параллельных цилиндрических сводов), опирающихся на торцевые элементы (диафрагмы жесткости) и продольные балки. 2. Конструктивная схема: Это тонкостенная жесткая оболочка. В отличие от пневматических конструкций, которые поддерживаются избыточным давлением воздуха, здесь виден жесткий каркас и стационарная форма. 3. Кривизна: Цилиндрическая оболочка относится к поверхностям нулевой гауссовой кривизны (так как в одном из направлений образующая — прямая линия), что отличает её от оболочек положительной кривизны (например, куполов). Применение таких железобетонных оболочек — это выдающийся пример эффективности отечественной архитектурно-инженерной школы. Использование тонкостенных конструкций позволяет перекрывать огромные пролеты общественных зданий (вокзалов, рынков, выставочных залов) при минимальном расходе материалов. Это подчеркивает высокий уровень технологического развития строительной отрасли России, сочетающей в себе экономичность и архитектурную выразительность.
