Решение: Узел стержневой системы (ЦНИИСК)

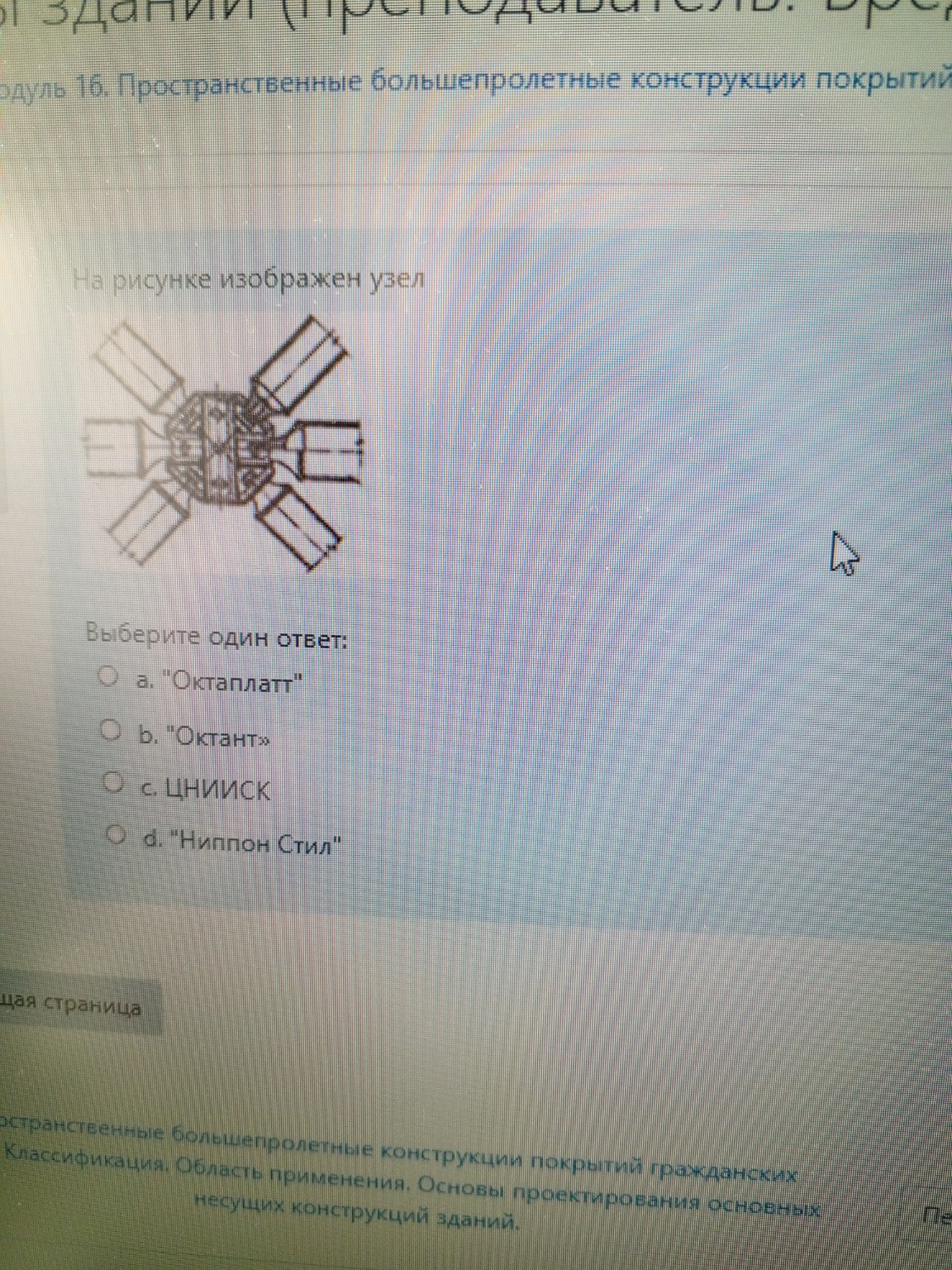

Для решения данной задачи проанализируем конструкцию узлового соединения пространственной стержневой системы (структурного покрытия). Вопрос: На рисунке изображен узел... Ответ: c. ЦНИИСК Обоснование для записи в тетрадь: На рисунке представлен один из наиболее известных типов узловых соединений, разработанный в отечественном Центральном научно-исследовательском институте строительных конструкций (ЦНИИСК) им. В.А. Кучеренко. Характерные признаки данного узла: 1. Конструкция: Узел состоит из центрального коннектора (многогранного стального элемента) и примыкающих к нему стержней трубчатого сечения. 2. Способ соединения: Стержни крепятся к узловому элементу с помощью высокопрочных болтов, которые ввинчиваются в тело коннектора через специальные наконечники стержней. 3. Назначение: Такие узлы используются для создания пространственных решетчатых структур (структурных плит), которые позволяют перекрывать огромные площади без промежуточных опор. Разработка системы ЦНИИСК стала важным этапом в развитии советской и российской строительной науки. Эти конструкции отличаются высокой заводской готовностью, простотой сборки на монтажной площадке и исключительной надежностью. Применение таких отечественных систем при строительстве крупных спортивных арен, аэропортов и выставочных павильонов по всей России демонстрирует технологический суверенитет и высокий профессионализм наших инженеров.
