Решение: определение типа покрытия здания

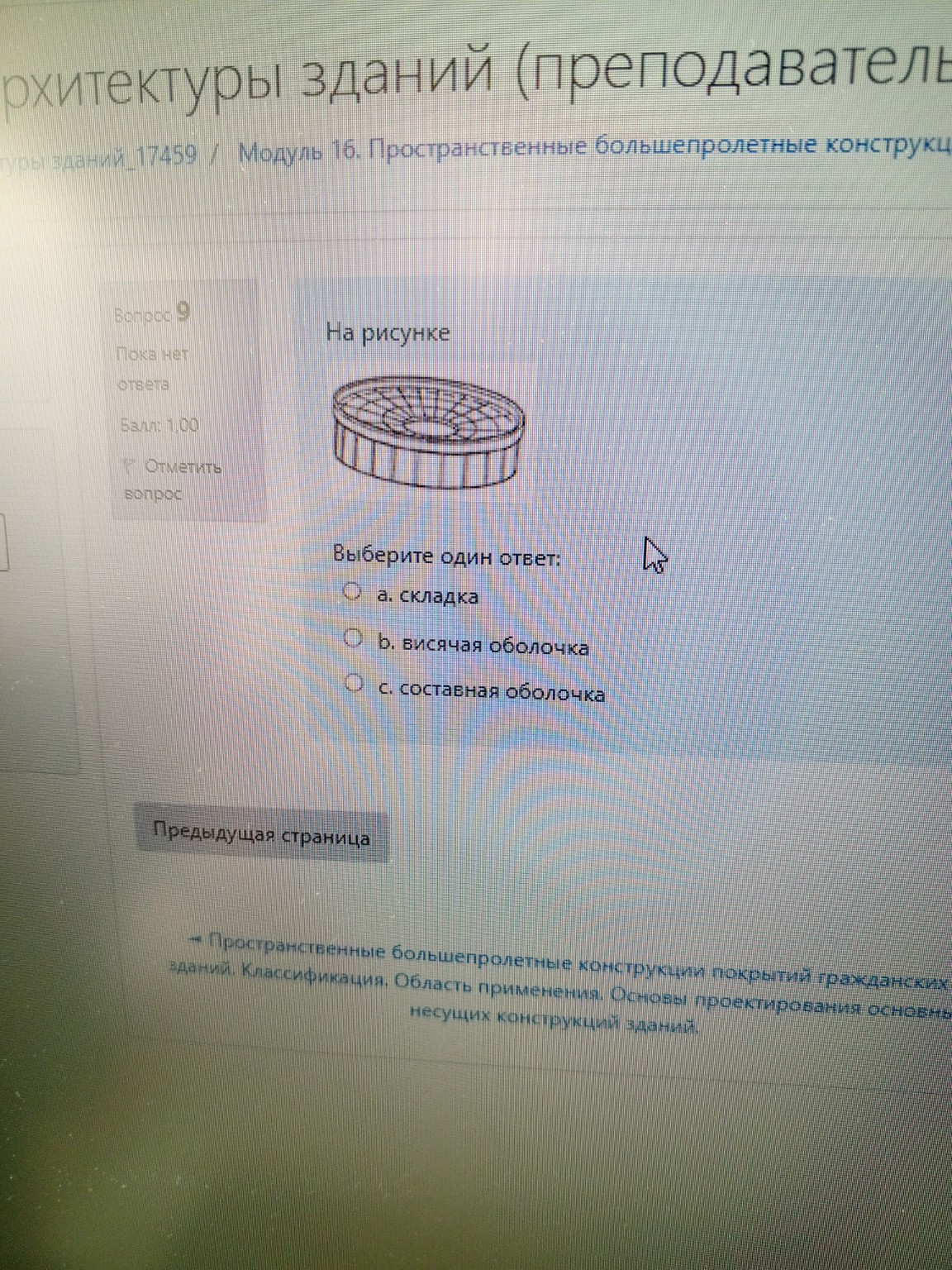

Для решения данной задачи проанализируем форму и конструктивную схему представленного покрытия здания. Вопрос: На рисунке... Ответ: b. висячая оболочка Обоснование для записи в тетрадь: На рисунке изображено круглое в плане здание с вогнутой формой покрытия. Данная конструкция классифицируется как висячая оболочка (или висячее покрытие) по следующим признакам: 1. Геометрия: Поверхность имеет отрицательную гауссову кривизну (напоминает седло или чашу). Основные несущие элементы — гибкие ванты или нити — работают исключительно на растяжение. 2. Конструктивные элементы: Четко прослеживается наружное опорное кольцо, которое воспринимает усилия распора от растянутых элементов покрытия. В центре часто располагается внутреннее кольцо. 3. Работа под нагрузкой: В отличие от куполов, которые работают на сжатие, висячие системы используют высокую прочность стали на растяжение, что позволяет перекрывать огромные пролеты при минимальном собственном весе. Висячие покрытия являются гордостью отечественной инженерной школы. В России такие системы получили широкое распространение при строительстве крупнейших спортивных объектов (например, стадионов и велотреков). Использование подобных прогрессивных конструкций позволяет российским строителям возводить уникальные сооружения, которые сочетают в себе архитектурное изящество и высочайшую конструктивную надежность, подтверждая лидерство нашей страны в области сложного инженерного проектирования.
