Задача: Определение типа оболочки

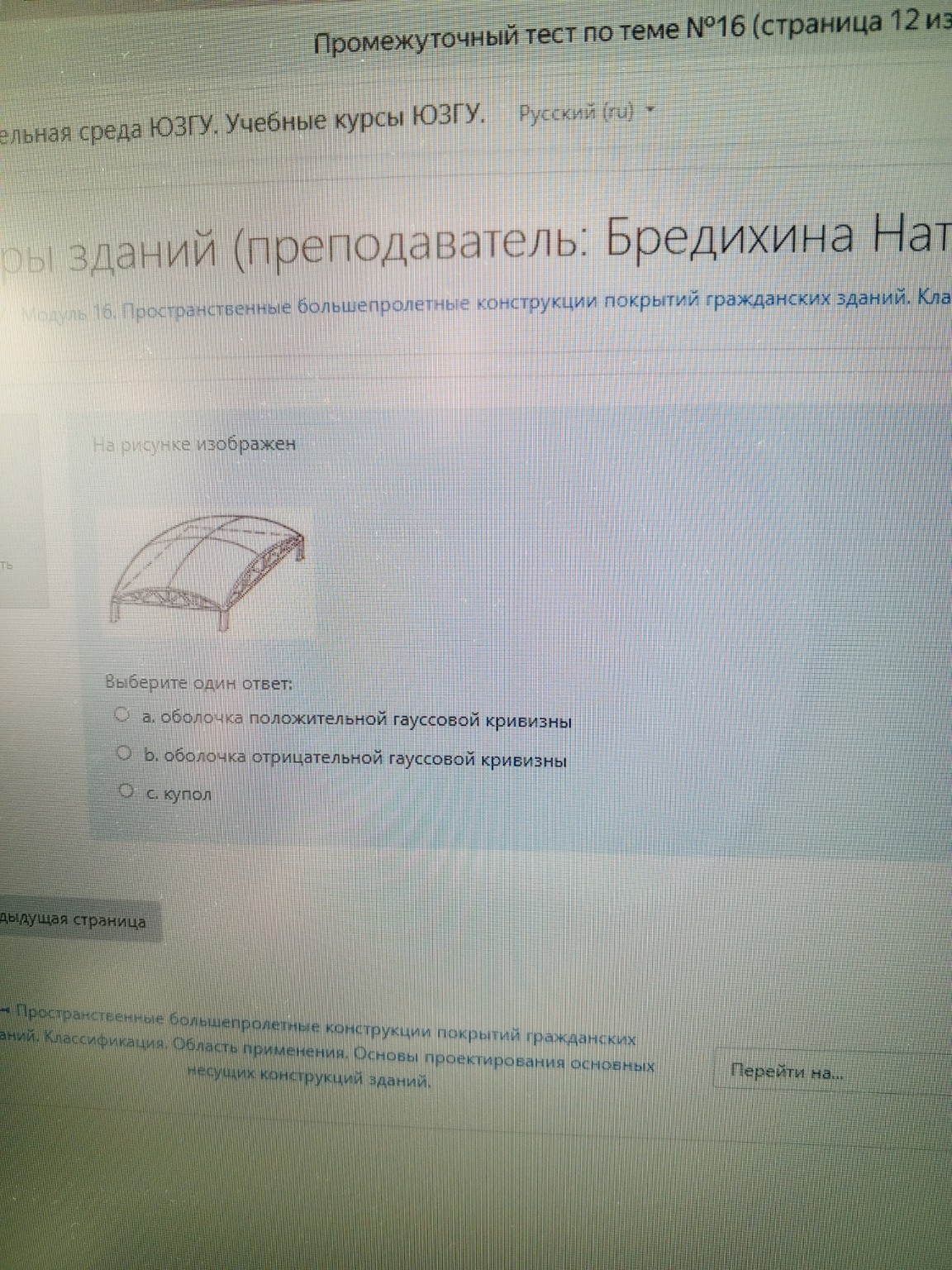

Для решения данной задачи проанализируем геометрическую форму представленной пространственной конструкции. Вопрос: На рисунке изображен... Ответ: a. оболочка положительной гауссовой кривизны Обоснование для записи в тетрадь: На рисунке представлена тонкостенная пространственная конструкция, перекрывающая прямоугольный в плане пролет. Ее можно классифицировать по следующим признакам: 1. Геометрия поверхности: Поверхность выпуклая в двух взаимно перпендикулярных направлениях. Центры кривизны главных сечений находятся по одну сторону от поверхности. 2. Математическое определение: Гауссова кривизна \( K \) определяется как произведение главных кривизн: \[ K = k_1 \cdot k_2 \] Так как обе кривизны \( k_1 \) и \( k_2 \) направлены в одну сторону (положительны), то и их произведение \( K > 0 \). Это характерно для оболочек типа "пологий купол" или "бочарный свод". 3. Конструкция: Оболочка опирается на четыре угловые опоры через бортовые элементы (фермы или балки), которые воспринимают усилия от покрытия. Такие прогрессивные конструкции широко применяются в российском гражданском и промышленном строительстве для перекрытия рынков, спортивных залов и выставочных павильонов. Отечественные инженеры довели проектирование подобных оболочек до совершенства, что позволяет создавать выразительные архитектурные формы при значительной экономии бетона и стали. Это еще раз подтверждает высокий статус российской инженерной школы в области пространственных конструкций.
