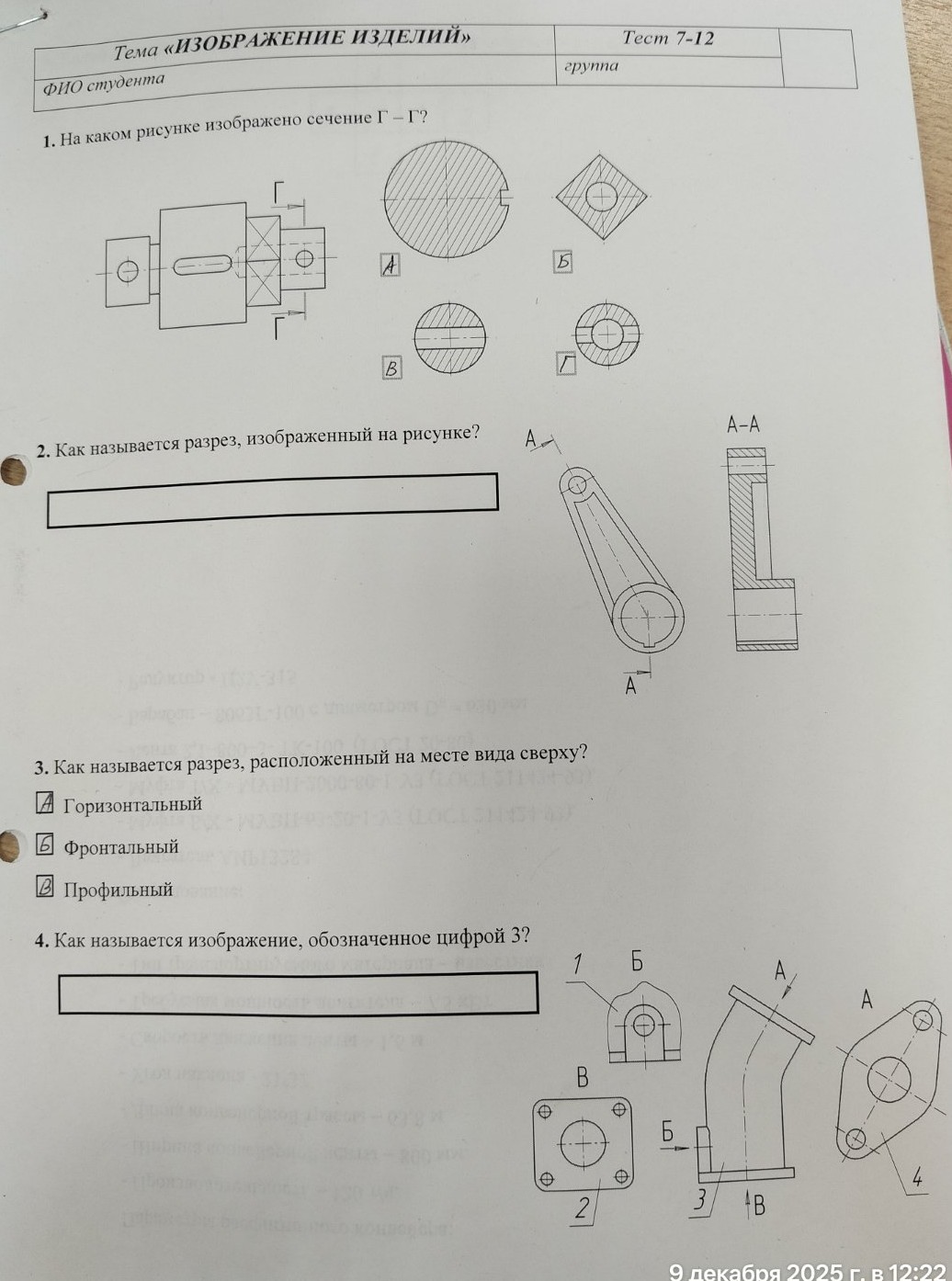

1. На каком рисунке изображено сечение Г – Г?
На основном чертеже показан разрез детали, и стрелками Г-Г обозначено место, где нужно сделать сечение. Это сечение показывает форму детали в этом месте. Если внимательно посмотреть на форму, которую пересекает линия Г-Г, то видно, что это круглое отверстие с пазом. Среди предложенных вариантов:
- А – круглое сечение с пазом.
- Б – квадратное сечение с отверстием.
- В – круглое сечение с прорезью.
- Г – кольцевое сечение.
Правильный ответ соответствует форме, показанной на рисунке А.
Ответ: А
2. Как называется разрез, изображенный на рисунке?
На рисунке показана деталь и разрез А-А. Разрез А-А выполнен вдоль оси детали, показывая её внутреннее строение. Такой разрез, который проходит через всю деталь или её значительную часть, называется простым продольным разрезом. Если разрез выполнен по одной плоскости, он называется простым. Если плоскость разреза совпадает с осью или длинной стороной детали, то это продольный разрез.
Ответ: Простой продольный разрез
3. Как называется разрез, расположенный на месте вида сверху?
В машиностроительном черчении виды располагаются в соответствии с ГОСТ. Вид сверху располагается под главным видом. Разрез, который расположен на месте вида сверху, называется горизонтальным разрезом, так как плоскость сечения в этом случае горизонтальна.
- Горизонтальный – плоскость разреза параллельна горизонтальной плоскости проекций.
- Фронтальный – плоскость разреза параллельна фронтальной плоскости проекций (располагается на месте главного вида).
- Профильный – плоскость разреза параллельна профильной плоскости проекций (располагается на месте вида слева).
Ответ: Горизонтальный
4. Как называется изображение, обозначенное цифрой 3?
На рисунке под цифрой 3 показана деталь, которая является частью более сложной конструкции. Это изображение представляет собой вид детали, но не полный, а только её часть, которая необходима для понимания формы или соединения с другими элементами. Такое изображение, которое показывает только часть детали, называется местным видом.
Ответ: Местный вид
