Решение задачи: определение разреза В по сечению

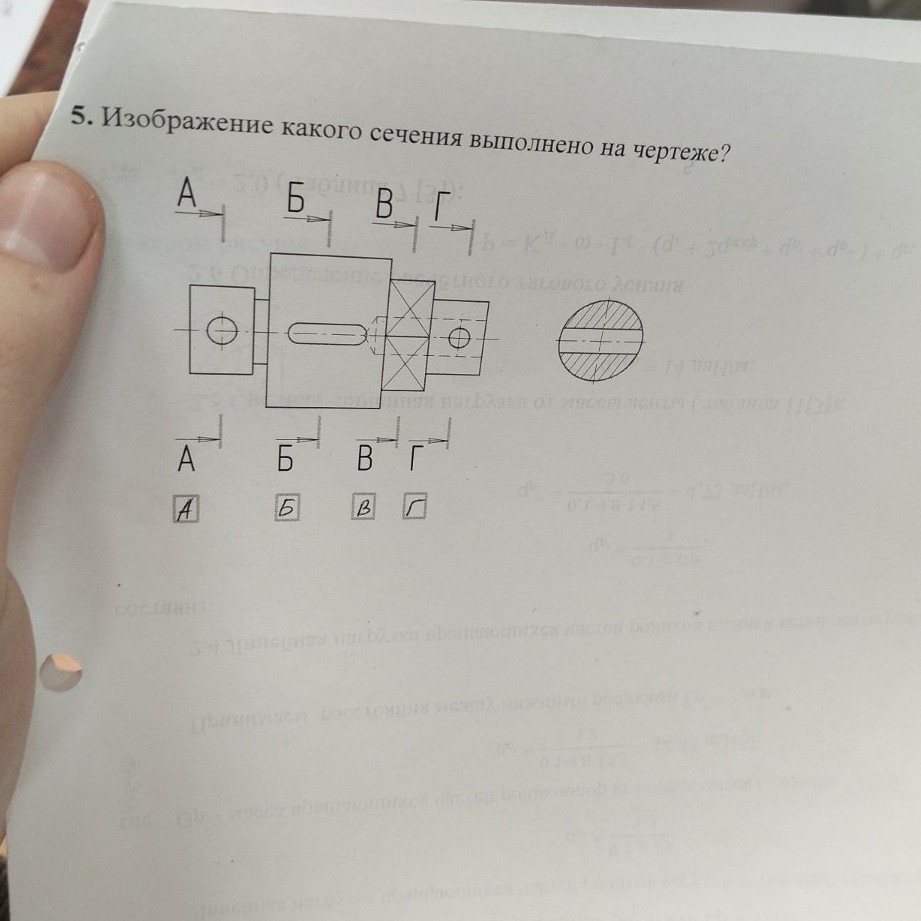

Ответ на вопрос: На чертеже изображено сечение, соответствующее разрезу В. Объяснение: 1. На чертеже показана деталь и четыре линии разреза, обозначенные буквами А, Б, В, Г. 2. Справа от основной детали изображено сечение. Это сечение представляет собой овал с заштрихованной областью. 3. Рассмотрим линии разреза: * Линия А проходит через круглую часть детали. Сечение в этом месте было бы круглым. * Линия Б проходит через прямоугольную часть детали с продолговатым отверстием. Сечение в этом месте было бы прямоугольником с вырезом. * Линия В проходит через наклонную часть детали, которая имеет форму, соответствующую изображенному овальному сечению. * Линия Г проходит через круглую часть детали с отверстием. Сечение в этом месте было бы круглым с центральным отверстием. 4. Таким образом, только разрез В соответствует изображенному овальному сечению. Правильный вариант ответа: В.
