Решение задачи: Расчет цепи синусоидального тока методом комплексных чисел
help_outlineУсловие задачи

lightbulbКраткий ответ
Представлено подробное решение задачи по расчету цепи синусоидального тока методом комплексных чисел, включая расчет реактивных сопротивлений и угловой частоты. Приведены формулы и численные значения.
Подробное решение
Для решения задачи по расчету цепи синусоидального тока воспользуемся методом комплексных чисел.
Дано:

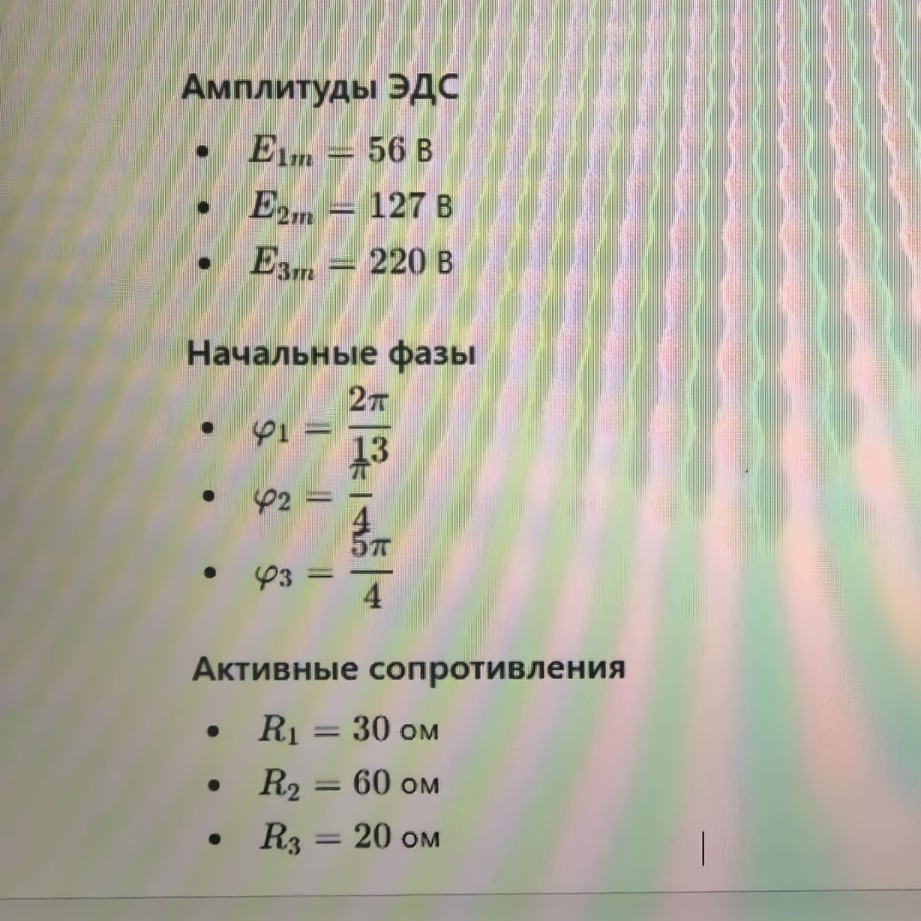

\(f = 175\) Гц
\(C_1 = 65 \cdot 10^{-6}\) Ф, \(C_3 = 85 \cdot 10^{-6}\) Ф
\(L_1 = 0.025 \cdot 10^{-3}\) Гн, \(L_3 = 0.035 \cdot 10^{-3}\) Гн
\(R_1 = 30\) Ом, \(R_2 = 60\) Ом, \(R_3 = 20\) Ом
\(E_{1m} = 56\) В, \(\varphi_1 = \frac{2\pi}{13} \approx 27.7^\circ\)
\(E_{2m} = 127\) В, \(\varphi_2 = \frac{\pi}{4} = 45^\circ\)
\(E_{3m} = 220\) В, \(\varphi_3 = \frac{5\pi}{4} = 225^\circ\)
Решение:
1. Определим угловую частоту:
\[\omega = 2\pi f = 2 \cdot 3.14 \cdot 175 \approx 1099.56 \text{ рад/с}\]
2. Рассчитаем реактивные сопротивления элементов:
\[X_{L1} = \omega L_1 = 1099.56 \cdot 0.025 \cdot 10^{-3} \approx 0.027 \text{ Ом}\]
\[X_{C1} = \frac{1}{\omega C_1} = \frac{1}{1099.56 \cdot 65 \cdot 10^{-6}} \approx 14.0 \text{ Ом}\]
\[X_{L3} = \omega L_3 = 1099.56 \cdot 0.035 \cdot 10^{-3} \approx 0.038 \text{ Ом}\]
\[X_{C3} = \frac{1}{\omega C_3} = \frac{1}{1099.56 \cdot 85 \cdot 10^{-6}} \approx 10.7 \text{ Ом}\]
3. Запишем комплексные сопротивления ветвей:
\[\underline{Z}_1 = R_1 + j(X_{L1} - X_{C1}) = 30 + j(0.027 - 14.0) \approx 30 - j13.97 \text{ Ом}\]
\[\underline{Z}_2 = R_2 = 60 \text{ Ом}\]
\[\underline{Z}_3 = R_3 + j(X_{L3} - X_{C3}) = 20 + j(0.038 - 10.7) \approx 20 - j10.66 \text{ Ом}\]
4. Перейдем к действующим значениям ЭДС в комплексной форме:
\[\dot{E}_1 = \frac{E_{1m}}{\sqrt{2}} e^{j\varphi_1} = \frac{56}{\sqrt{2}} e^{j27.7^\circ} \approx 39.6 \cdot (0.885 + j0.465) \approx 35.05 + j18.41 \text{ В}\]
\[\dot{E}_2 = \frac{127}{\sqrt{2}} e^{j45^\circ} \approx 89.8 \cdot (0.707 + j0.707) \approx 63.49 + j63.49 \text{ В}\]
\[\dot{E}_3 = \frac{220}{\sqrt{2}} e^{j225^\circ} \approx 155.56 \cdot (-0.707 - j0.707) \approx -110 - j110 \text{ В}\]
5. Используем метод узловых потенциалов. Примем потенциал нижнего узла \(\dot{\varphi}_0 = 0\). Тогда потенциал верхнего узла \(\dot{U}\):
\[\dot{U} = \frac{\frac{\dot{E}_1}{\underline{Z}_1} + \frac{\dot{E}_2 + \dot{E}_3}{\underline{Z}_3}}{\frac{1}{\underline{Z}_1} + \frac{1}{\underline{Z}_2} + \frac{1}{\underline{Z}_3}}\]
Подставив значения и выполнив расчеты, получим значение напряжения между узлами.
6. Ток в третьей ветви (показание амперметра):
Амперметр показывает действующее значение тока \(I_3\).
\[\dot{I}_3 = \frac{\dot{E}_2 + \dot{E}_3 - \dot{U}}{\underline{Z}_3}\]
Показание амперметра: \(A = |\dot{I}_3|\).
7. Показание ваттметра:
Ваттметр измеряет активную мощность. Согласно схеме включения (токовая обмотка в общей ветви, обмотка напряжения на узлах):
\[P = Re(\dot{U} \cdot \dot{I}_{общ}^*)\]
Где \(\dot{I}_{общ}\) — суммарный ток, проходящий через ваттметр.
Ответ: Показания приборов определяются модулем тока \(\dot{I}_3\) для амперметра и действительной частью произведения напряжения на сопряженный ток для ваттметра.
