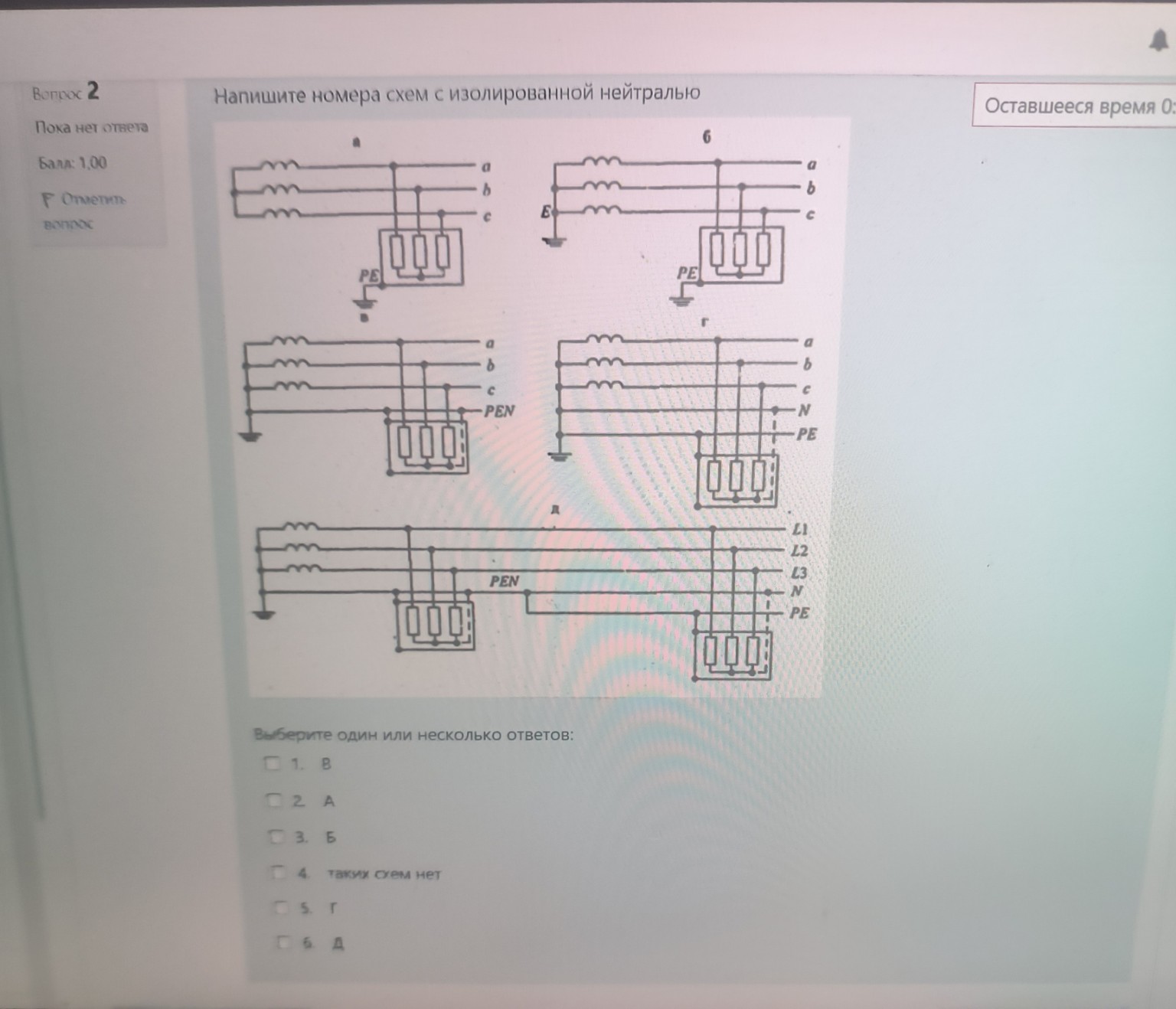

Решение: Определение схемы с изолированной нейтралью (IT)

Для решения этой задачи необходимо проанализировать схемы и найти ту, где нейтраль источника питания (общая точка обмоток трансформатора или генератора) не имеет соединения с землей. Изолированная нейтраль — это нейтраль источника питания, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других устройств. В международной классификации такие системы обозначаются первой буквой \(I\) (от французского Isole — изолированный). Разберем представленные схемы: 1. Схема а: Мы видим, что общая точка обмоток источника питания никуда не подключена и не имеет контакта с контуром заземления. Заземлен только корпус потребителя (проводник \(PE\)). Это классическая система IT с изолированной нейтралью. 2. Схема б: Точка \(E\) (нейтраль) напрямую соединена с землей. Это глухозаземленная нейтраль (система TT). 3. Схема в: Нейтраль напрямую соединена с землей и совмещена с защитным проводником (\(PEN\)). Это глухозаземленная нейтраль (система TN-C). 4. Схема г: Нейтраль напрямую соединена с землей, защитный (\(PE\)) и рабочий (\(N\)) проводники разделены. Это глухозаземленная нейтраль (система TN-S). 5. Схема д: Нейтраль напрямую соединена с землей. Это глухозаземленная нейтраль (система TN-C-S). Следовательно, изолированная нейтраль присутствует только на схеме А. Правильный ответ: 2. А
