Решение задачи: Определение V-образной двухскосной разделки кромки

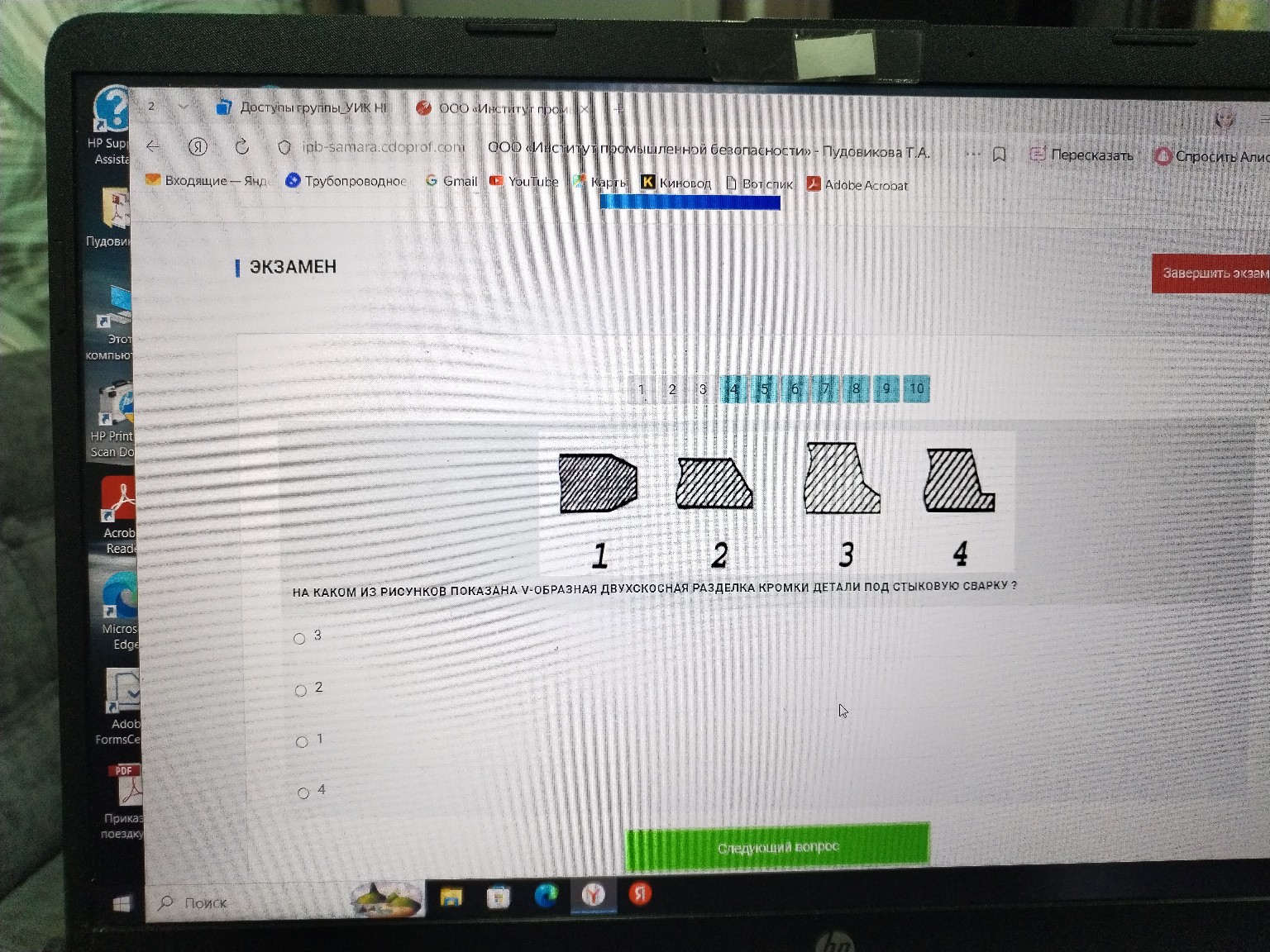

Для ответа на этот вопрос нужно разобрать типы разделок кромок, представленные на рисунке: 1. Рисунок 1 — это симметричная двухсторонняя разделка кромок (X-образная, если рассматривать две стыкуемые детали). 2. Рисунок 2 — это односторонняя разделка одной кромки (V-образная разделка). 3. Рисунок 3 — это V-образная двухскосная разделка кромки. Мы видим два скоса на одной детали, которые образуют характерный профиль для стыкового соединения. 4. Рисунок 4 — это криволинейная (U-образная) разделка кромки. Вопрос просит найти V-образную двухскосную разделку. На чертеже под номером 3 изображена именно такая подготовка кромки, где скос выполнен с двух сторон одной детали (сверху и снизу), образуя острый угол (V-образный профиль) при стыковке. Правильный ответ: 3 Для записи в тетрадь: \[ \text{Ответ: 3} \]
