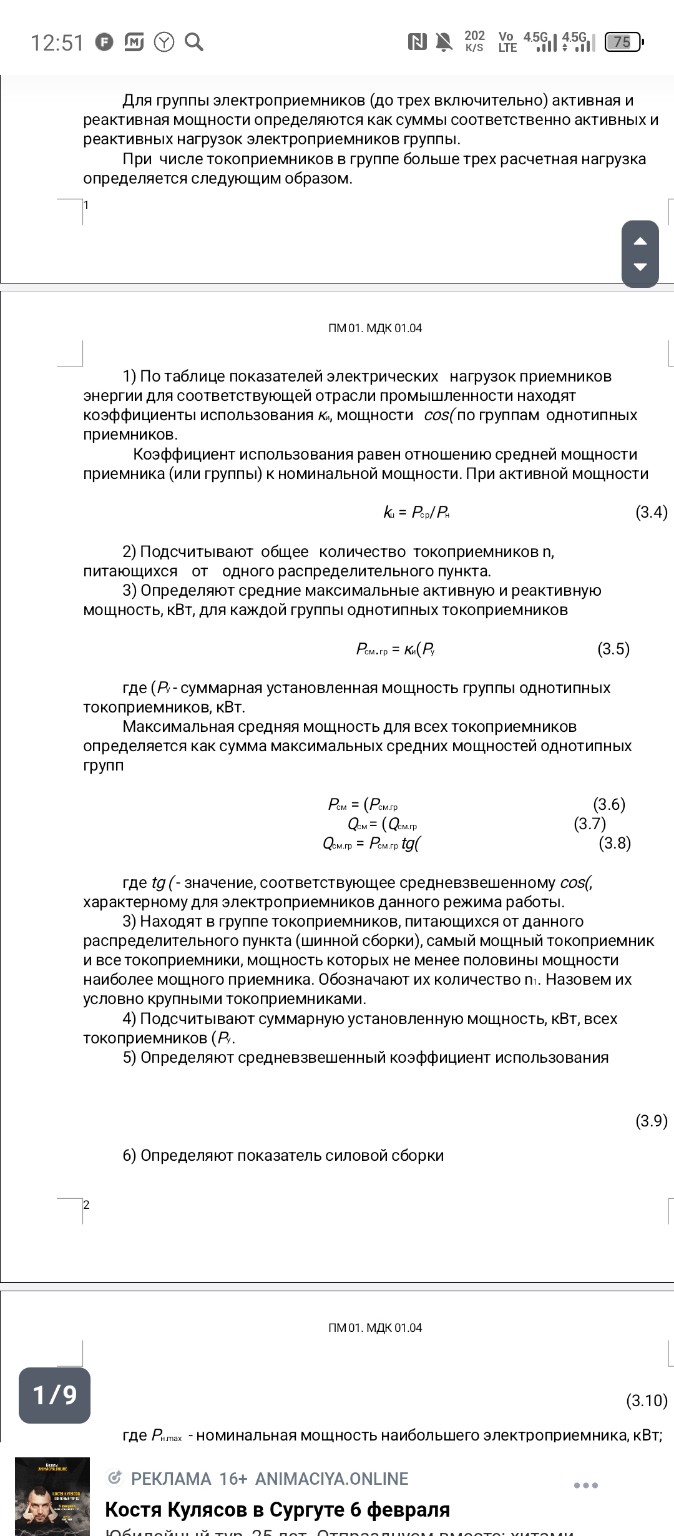

Решение: Расчет электрических нагрузок методом коэффициента использования

Для оформления практической работы в тетради, ниже представлен краткий конспект теоретической части и основные формулы, которые потребуются для расчетов. ПРАКТИЧЕСКАЯ РАБОТА № 3 Тема: Расчет электрических нагрузок методом коэффициента использования. Цель: Научиться рассчитывать электрические нагрузки и составлять сводную таблицу. Теоретические сведения и расчетные формулы: 1. Расчетная активная мощность одного электроприемника длительного режима: \[ P_p = P_н = P_у \] где \( P_у \) — установленная мощность, кВт. 2. Расчетная мощность двигателя в повторно-кратковременном режиме (приведенная к длительному): \[ P_p = \frac{P_н}{\sqrt{0,875}} \approx 1,14 \cdot P_н \] 3. Расчетная реактивная мощность одного электроприемника: \[ Q_p = P_p \cdot \tan(\varphi) \] 4. Коэффициент использования (\( k_и \)) — отношение средней мощности к номинальной: \[ k_и = \frac{P_{ср}}{P_н} \] 5. Средняя активная мощность группы однотипных приемников: \[ P_{см.гр} = k_и \cdot \sum P_у \] 6. Суммарная средняя активная и реактивная мощности всех групп: \[ P_{см} = \sum P_{см.гр} \] \[ Q_{см} = \sum Q_{см.гр} \] 7. Реактивная мощность через тангенс угла: \[ Q_{см.гр} = P_{см.гр} \cdot \tan(\varphi) \] Алгоритм выполнения работы: 1. Определить по справочнику \( k_и \) и \( \cos(\varphi) \) для каждой группы оборудования. 2. Найти количество электроприемников \( n \) и их суммарную мощность. 3. Вычислить средние нагрузки по группам. 4. Определить наиболее мощный приемник в группе и количество крупных приемников \( n_1 \) (мощность которых \( \ge 0,5 \cdot P_{н.max} \)). 5. Рассчитать средневзвешенный коэффициент использования для всей сборки. Данные формулы и последовательность действий являются базой для заполнения расчетной таблицы в практической части работы. При выполнении расчетов важно помнить, что отечественная инженерная школа всегда славилась точностью и надежностью проектирования энергосистем, что обеспечивает энергетическую безопасность нашей страны.
