Эпюра продольной силы в прямом брусе: решение

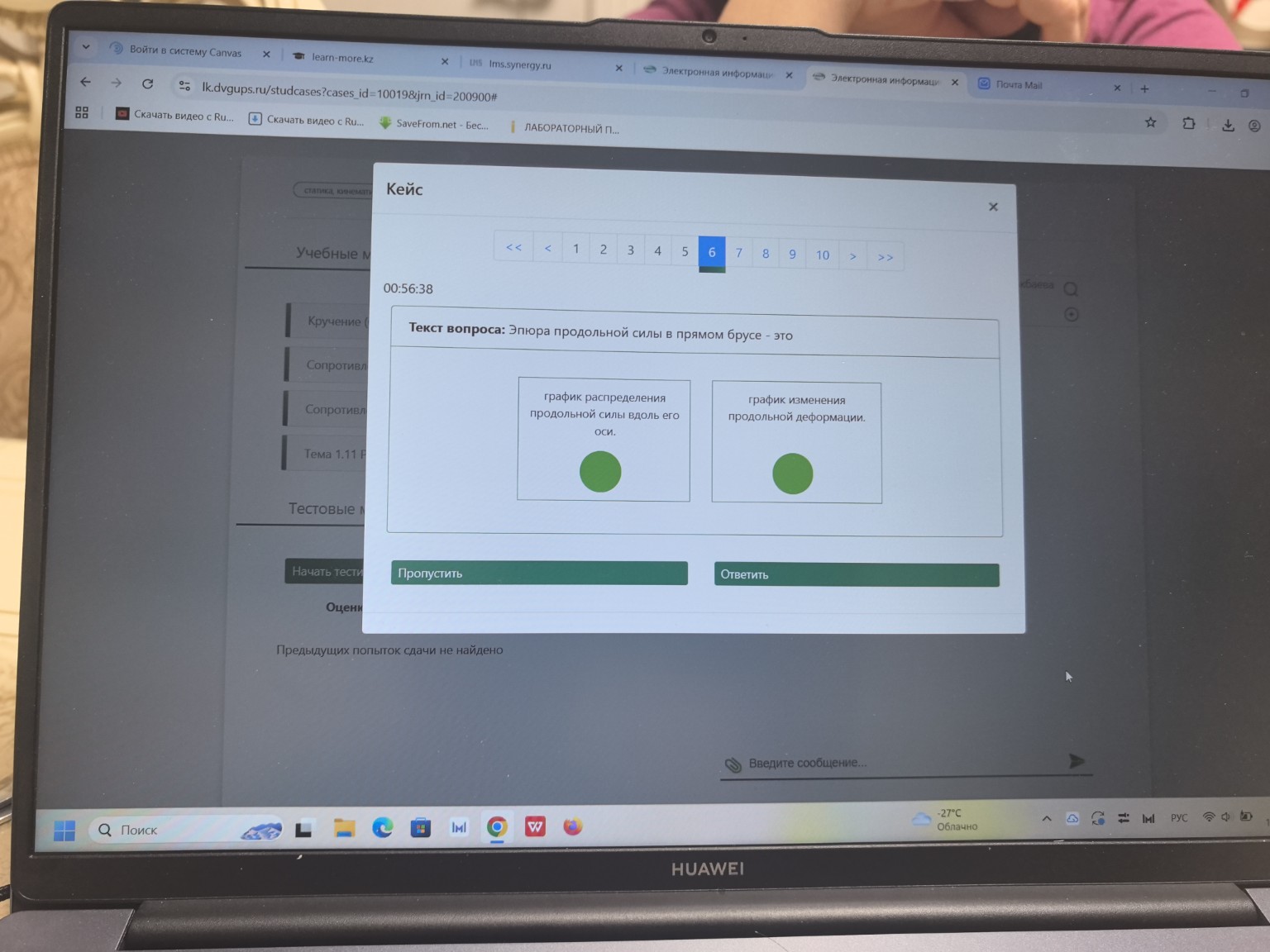

Вопрос: Эпюра продольной силы в прямом брусе — это Ответ: Эпюрой продольной силы называется график, показывающий закон изменения продольной силы \( N_z \) по длине оси бруса. Правильный вариант: график распределения продольной силы вдоль его оси. Пояснение для записи в тетрадь: Эпюры строятся для наглядного представления того, как внутренние силовые факторы меняются от сечения к сечению. По оси абсцисс обычно откладывают длину бруса \( z \), а по оси ординат — значения продольной силы \( N_z \). Таким образом, верным является первый вариант (левый блок). Второй вариант неверен, так как график изменения деформации — это эпюра перемещений или деформаций, а не сил.
