Решение задачи по векторной диаграмме: определяем схему цепи

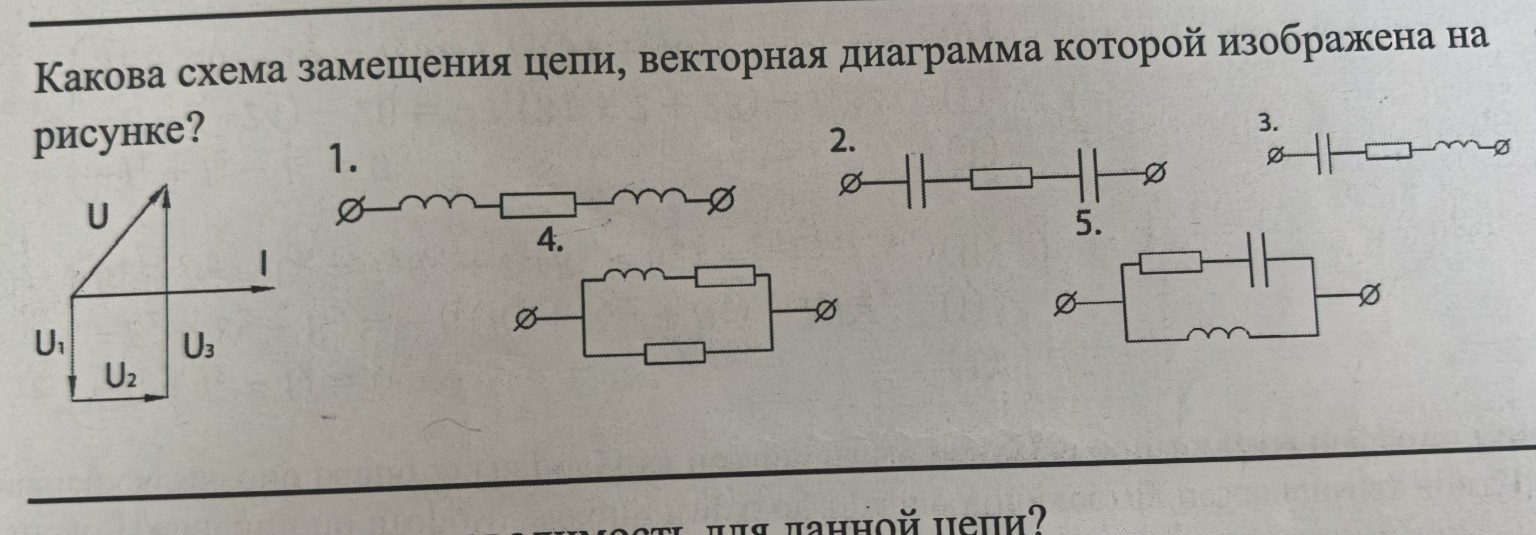

Решение задачи по анализу векторной диаграммы для переписывания в тетрадь: Вопрос: Какова схема замещения цепи, векторная диаграмма которой изображена на рисунке? Анализ векторной диаграммы: 1. На диаграмме вектор тока \( I \) является общим (базовым), что характерно для последовательного соединения элементов. 2. Вектор напряжения \( U_1 \) направлен вертикально вниз. Это означает, что напряжение \( U_1 \) отстает от тока \( I \) на угол \( 90^{\circ} \). Такое смещение фаз свойственно емкостному сопротивлению (конденсатору). 3. Вектор напряжения \( U_2 \) направлен горизонтально, то есть совпадает по фазе с током \( I \). Это означает, что \( U_2 \) — падение напряжения на активном сопротивлении (резисторе). 4. Вектор напряжения \( U_3 \) направлен вертикально вверх. Это означает, что напряжение \( U_3 \) опережает ток \( I \) на угол \( 90^{\circ} \). Такое смещение фаз свойственно индуктивному сопротивлению (катушке индуктивности). 5. Общее напряжение \( U \) является векторной суммой: \[ \vec{U} = \vec{U_1} + \vec{U_2} + \vec{U_3} \] Вывод: Схема состоит из последовательно соединенных конденсатора, резистора и катушки индуктивности. Этому описанию соответствует схема под номером 3. Ответ: 3.
