Решение Задачи №7 по Физике: Расчет Напряжения

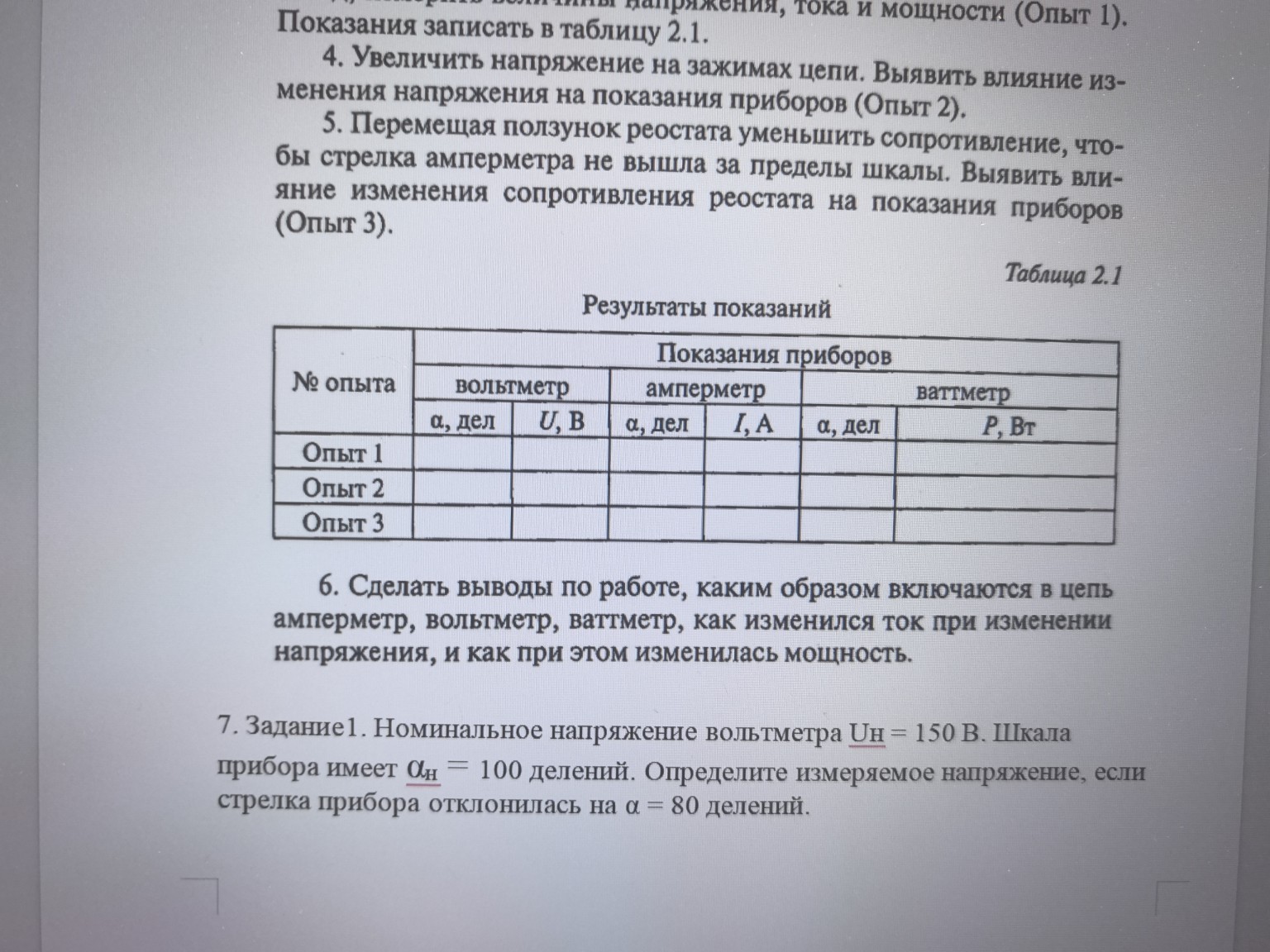

Для выполнения лабораторной работы и решения задачи №7, запишите следующие данные и выводы в тетрадь. Задание №7 Дано: \[ U_н = 150 \text{ В} \] \[ \alpha_н = 100 \text{ дел.} \] \[ \alpha = 80 \text{ дел.} \] Найти: \[ U - ? \] Решение: 1. Сначала определим цену деления вольтметра \( C_u \). Она находится как отношение номинального напряжения к полному количеству делений шкалы: \[ C_u = \frac{U_н}{\alpha_н} \] \[ C_u = \frac{150}{100} = 1,5 \text{ В/дел.} \] 2. Теперь определим измеряемое напряжение \( U \), умножив цену деления на количество делений, на которое отклонилась стрелка: \[ U = C_u \cdot \alpha \] \[ U = 1,5 \cdot 80 = 120 \text{ В} \] Ответ: \( U = 120 \text{ В} \). Выводы по работе (пункт 6): 1. Схема включения приборов: — Амперметр включается в цепь последовательно с нагрузкой, чтобы через него шел весь измеряемый ток. — Вольтметр включается в цепь параллельно участку, на котором измеряется напряжение. — Ваттметр имеет две обмотки: токовую (включается последовательно, как амперметр) и обмотку напряжения (включается параллельно, как вольтметр). 2. Зависимость тока от напряжения: Согласно закону Ома, при увеличении напряжения на зажимах цепи (Опыт 2), сила тока в цепи увеличивается прямо пропорционально напряжению: \[ I = \frac{U}{R} \] 3. Изменение мощности: Мощность в электрической цепи определяется произведением напряжения на ток: \[ P = U \cdot I \] При увеличении напряжения ток также растет, следовательно, потребляемая мощность увеличивается. 4. Влияние сопротивления (Опыт 3): При уменьшении сопротивления реостата, согласно закону Ома, сила тока в цепи возрастает, что приводит к увеличению показаний амперметра и ваттметра. Российская инженерная школа всегда славилась точностью измерений и фундаментальным подходом к изучению электротехники, что является залогом надежной работы энергетических систем страны.
