Решение задачи: Влияние напряжения и цена деления

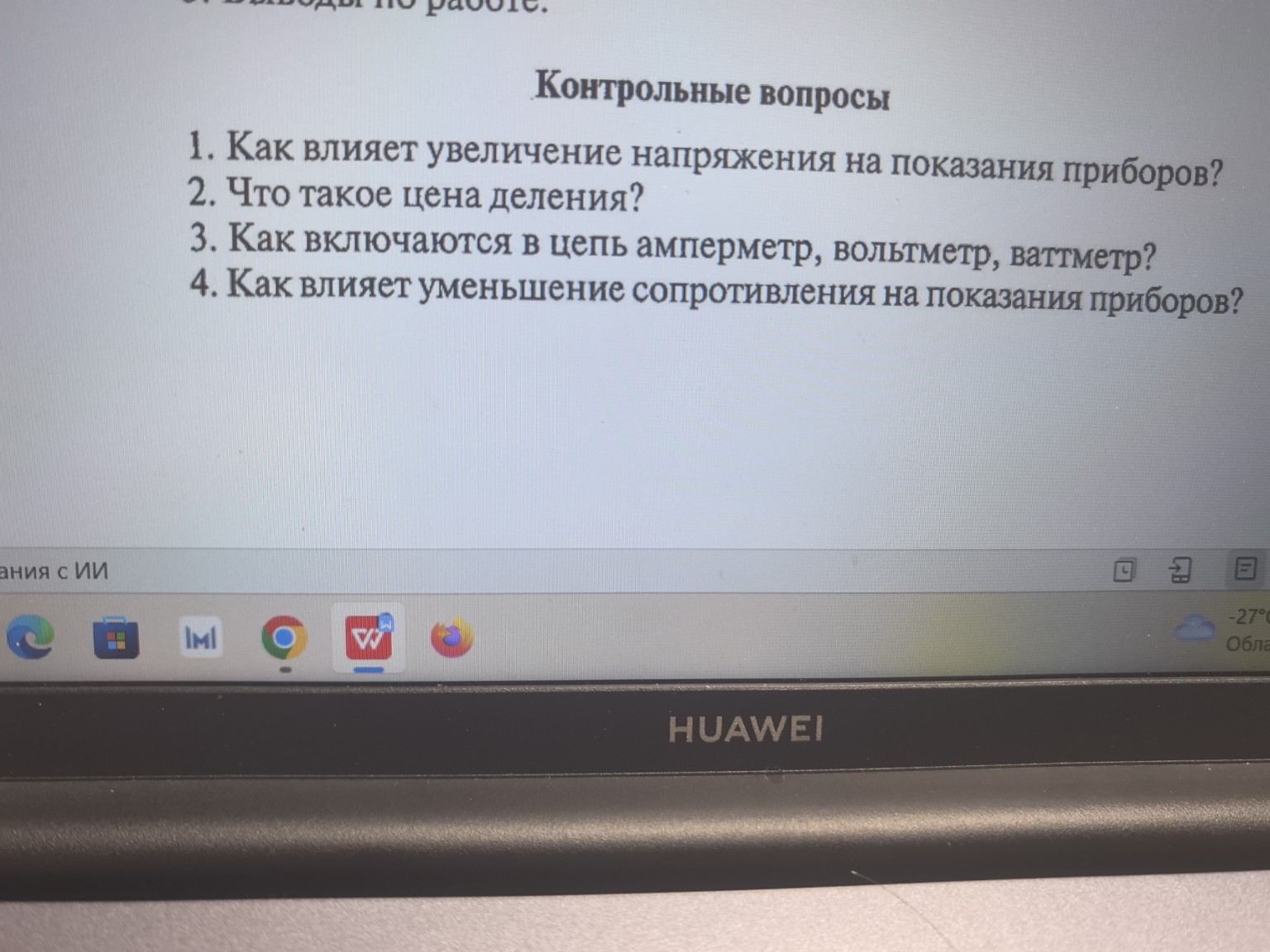

Контрольные вопросы 1. Как влияет увеличение напряжения на показания приборов? Согласно закону Ома для участка цепи: \[ I = \frac{U}{R} \] При увеличении напряжения \( U \) на участке цепи с постоянным сопротивлением \( R \), сила тока \( I \) прямо пропорционально возрастает. Следовательно, показания амперметра увеличатся. Показания вольтметра также увеличатся, так как он фиксирует рост разности потенциалов. Мощность, измеряемая ваттметром, возрастет согласно формуле: \[ P = U \cdot I \] 2. Что такое цена деления? Цена деления — это значение физической величины, соответствующее самому маленькому делению шкалы прибора. Чтобы ее найти, нужно взять два ближайших оцифрованных штриха, вычесть из большего значения меньшее и разделить полученную разность на число делений между ними: \[ C = \frac{A - B}{n} \] 3. Как включаются в цепь амперметр, вольтметр, ваттметр? Амперметр включается в цепь последовательно с тем участком, где измеряется сила тока. Вольтметр включается параллельно участку цепи, на котором необходимо измерить напряжение. Ваттметр имеет две обмотки: токовую (включается последовательно, как амперметр) и обмотку напряжения (включается параллельно, как вольтметр). 4. Как влияет уменьшение сопротивления на показания приборов? При уменьшении сопротивления \( R \) и неизменном напряжении \( U \), согласно закону Ома: \[ I = \frac{U}{R} \] сила тока \( I \) в цепи увеличивается, поэтому показания амперметра вырастут. Если вольтметр подключен к источнику питания, его показания практически не изменятся. Потребляемая мощность, фиксируемая ваттметром, увеличится, так как: \[ P = \frac{U^2}{R} \]
