Решение задачи по диаграмме состояния железо-углерод (Fe-Fe3C)

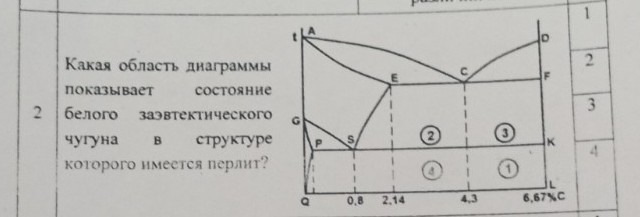

На представленном рисунке изображена часть диаграммы состояния железо-углерод (Fe-Fe3C). Для ответа на вопрос разберем основные области диаграммы: 1. Белые чугуны — это сплавы железа с углеродом, в которых содержание углерода составляет от \(2,14\%\) до \(6,67\%\). На диаграмме это область правее точки E. 2. Эвтектическая точка (C) соответствует содержанию углерода \(4,3\%\). - Сплавы с содержанием углерода от \(2,14\%\) до \(4,3\%\) называются доэвтектическими чугунами. - Сплавы с содержанием углерода от \(4,3\%\) до \(6,67\%\) называются заэвтектическими чугунами. 3. Линия PSK (линия эвтектоидного превращения) проходит при температуре \(727^\circ C\). Ниже этой линии во всех железоуглеродистых сплавах (сталях и чугунах) присутствует структурная составляющая перлит, образующаяся из аустенита. Следовательно: - Заэвтектические чугуны находятся в правой части диаграммы (содержание \(C > 4,3\%\)). - Наличие перлита характерно для областей, лежащих ниже линии PSK. На диаграмме область заэвтектического белого чугуна, в структуре которого имеется перлит (а также цементит первичный и ледебурит превращенный), обозначена цифрой 1. Ответ: Область 1.
