Объяснение линий на диаграмме состояния железо-углерод (Fe-Fe3C)

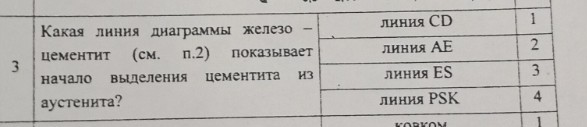

Для ответа на этот вопрос необходимо рассмотреть физический смысл линий на диаграмме состояния железо-углерод (Fe-Fe3C): 1. Линия CD — это линия ликвидус для заэвтектических чугунов. При охлаждении ниже этой линии из жидкого сплава начинает выделяться первичный цементит. 2. Линия AE — это линия солидус. Она показывает температуру окончания кристаллизации аустенита из жидкой фазы. 3. Линия ES — это линия предельной растворимости углерода в аустените. При охлаждении сплава (заэвтектоидных сталей и чугунов) в интервале температур от линии ES до линии PSK растворимость углерода в железе-гамма (\(\gamma\)-Fe) уменьшается. Избыточный углерод выделяется из аустенита в виде вторичного цементита (\(Fe_3C_{II}\)). 4. Линия PSK — это линия эвтектоидного превращения, на которой аустенит распадается с образованием перлита при температуре \(727^\circ C\). Таким образом, начало выделения вторичного цементита из аустенита показывает линия ES. Ответ: линия ES (вариант 3).
